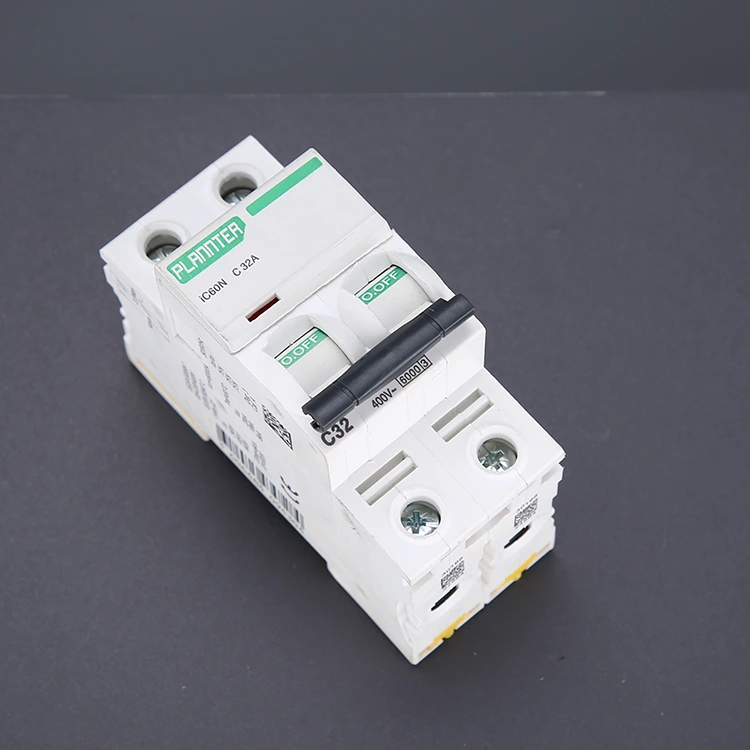

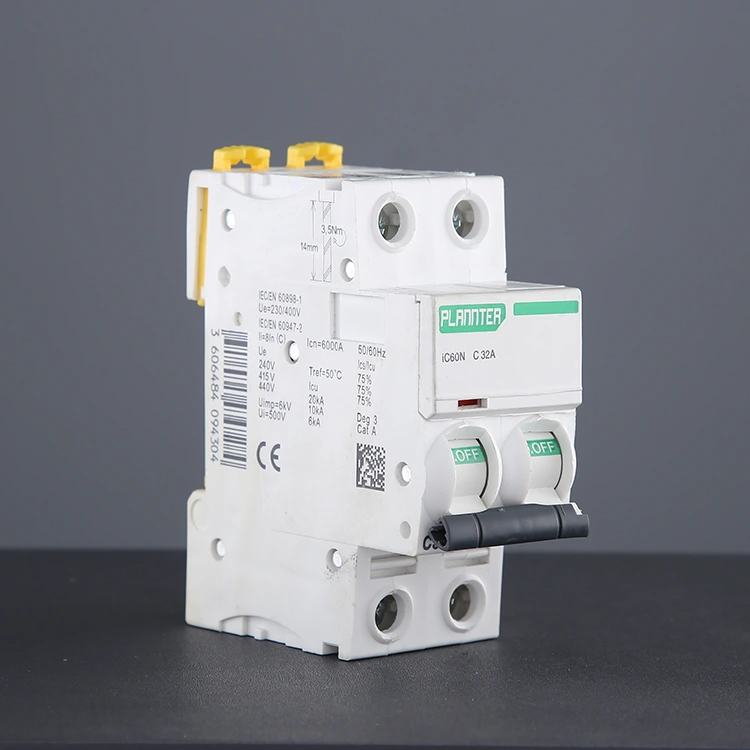

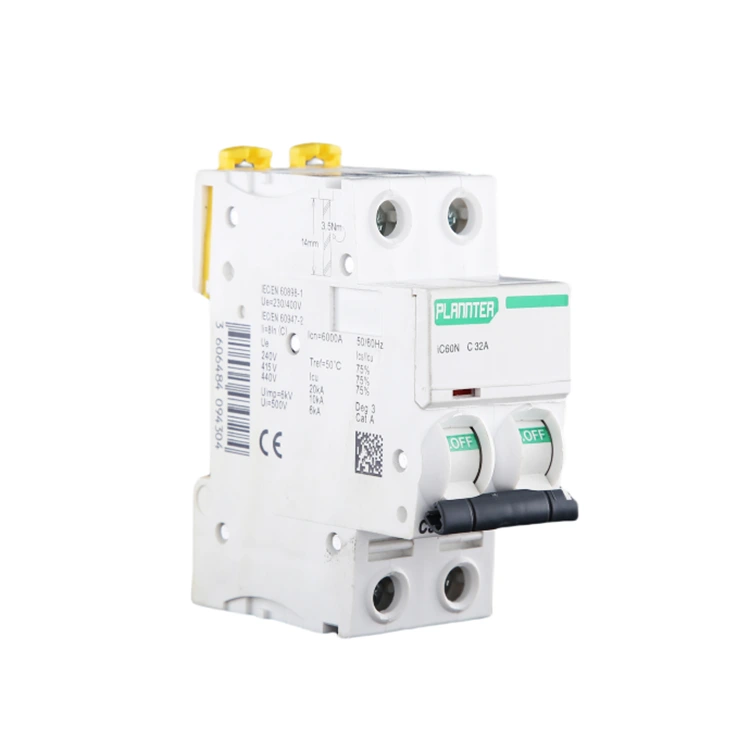

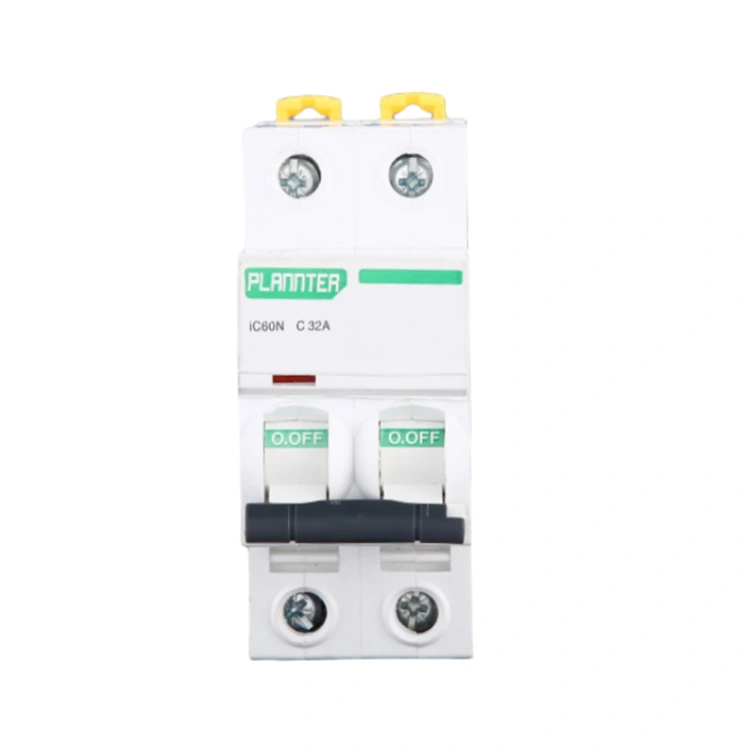

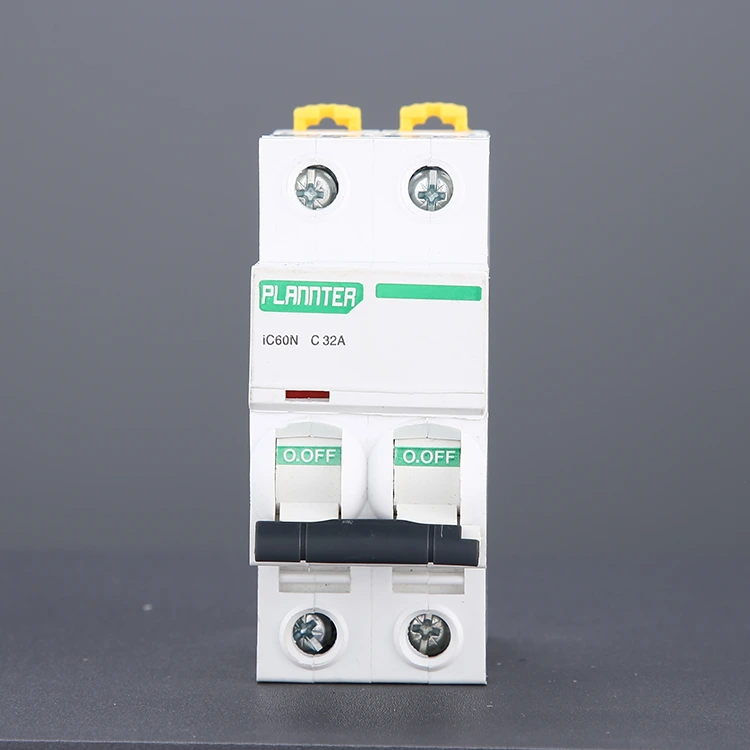

Миниатюрен прекъсвач за монтиране на DIN шина

За разлика от еднополюсния прекъсвач (1P), който изключва само противопожарния проводник, 2-полюсният миниатюрен прекъсвач за монтиране на DIN шина ще изключи синхронно противопожарния и нулевия проводник при задействане, избягвайки риска от токов удар поради електрифицирането на нулевия проводник, което е по-висок фактор на безопасност. Следователно, той е особено подходящ за приложения, които изискват пълна защита срещу прекъсване на захранването, като битови климатици, бойлери, разпределителни главни превключватели, малко енергийно оборудване и т.н.

Защо дизайнът на DIN шина е индустриален стандарт?

1. Модулност и гъвкавост

Подобно на изграждането с блокове, можете да монтирате няколко прекъсвача, устройства за остатъчен ток, контактори или релета едно до друго на релсата.

Ако дадена верига изисква допълнителен клон, вие просто трябва да поставите нов прекъсвач в налично място на релсата - без да се налага да сменяте цялото разпределително табло.

2. Изключителна ефективност на монтажа

За електротехниците инсталирането на монтиран на DIN шина миниатюрен прекъсвач отнема само секунди. В сравнение с традиционните методи за фиксиране с винтове, времето за монтаж е намалено с над 80%.

3. Стандартизация и взаимозаменяемост

Като се придържат към стандарта IEC 60898, прекъсвачите PUGAO са напълно съвместими по размери с марки като ABB, Schneider Electric и Siemens. Ако трябва да смените съществуващо оборудване, нашите продукти служат като директни заместители.

4. Разсейване на топлината и поддръжка

Монтажът на релса окачва прекъсвачите, създавайки междина за циркулация на въздуха зад тях, която улеснява ефективното разсейване на топлината.

За поддръжка просто трябва да премахнете конкретното устройство от релсата, елиминирайки необходимостта от демонтиране на целия корпус на шкафа.

Монтаж на DIN шина спрямо неподвижен монтаж: каква е разликата?

Сценарии за избор на монтаж на релса: Монтирането на релса е предпочитаният избор за над 90% от приложенията на прекъсвачи.

● Стандартни разпределителни кутии или шкафове

● Ситуации, изискващи групова инсталация (инженерни проекти)

● Случаи, в които може да се наложи бъдеща поддръжка или разширяване

● Жилищни, търговски и повечето индустриални електроразпределителни системи

функция

Защита от претоварване: Когато токът на натоварване надвишава номиналната стойност за дълго време, биметалът вътре в MCB се огъва от топлина, задействайки механичния механизъм да действа и прекъсва веригата, предотвратявайки прегряване на линията и причиняване на пожар.

Защита от късо съединение: Когато възникне късо съединение в линията и токът мигновено скочи, електромагнитният ударник бързо генерира силна магнитна сила и натиска свързващия механизъм, за да разкачи контактите, реализирайки изключване за милисекунди.

Пълна изолация: По време на поддръжка или основен ремонт, ръчното управление на прекъсвача може едновременно да изключи пожарната и нулевата линия, като гарантира, че оборудването не е електрифицирано и гарантира безопасността на операторите.

Двойно наблюдение: Този миниатюрен прекъсвач за монтиране на DIN шина може да наблюдава текущото състояние на противопожарната линия и нулевата линия в реално време и да изпълни защитното действие незабавно, щом има някаква аномалия в която и да е линия.

Как да инсталирате правилно прекъсвач, монтиран на DIN шина?

Включено с доставката на вашия продукт, PUGAO предоставя изчерпателно ръководство за инсталиране и поддръжка; ако срещнете някакви проблеми, моля не се колебайте да се свържете с нашия екип за следпродажбена техническа поддръжка. Тъй като дизайнът на DIN шина опростява процеса на инсталиране, ние можем също така да предложим препоръки въз основа на стандартните практики за инсталиране.

Стъпка 1: Изключете захранването

Преди да извършите каквито и да е операции, е задължително да прекъснете основното захранване на разпределителната кутия. Използвайте мултиметър или тестер за напрежение, за да проверите входящите клеми; продължете с работа само след като потвърдите, че няма напрежение. Препоръчваме да носите изолирани ръкавици и предпазни очила.

Стъпка 2: Проверете инсталационната среда

Уверете се, че стандартна 35 mm DIN шина е монтирана в разпределителната кутия. Уверете се, че има достатъчно свободно пространство, за да се улесни разсейването на топлината и бъдещата поддръжка, и се уверете, че релсата е здраво закрепена без никакво разхлабване.

Стъпка 3: Монтирайте прекъсвача на релсата

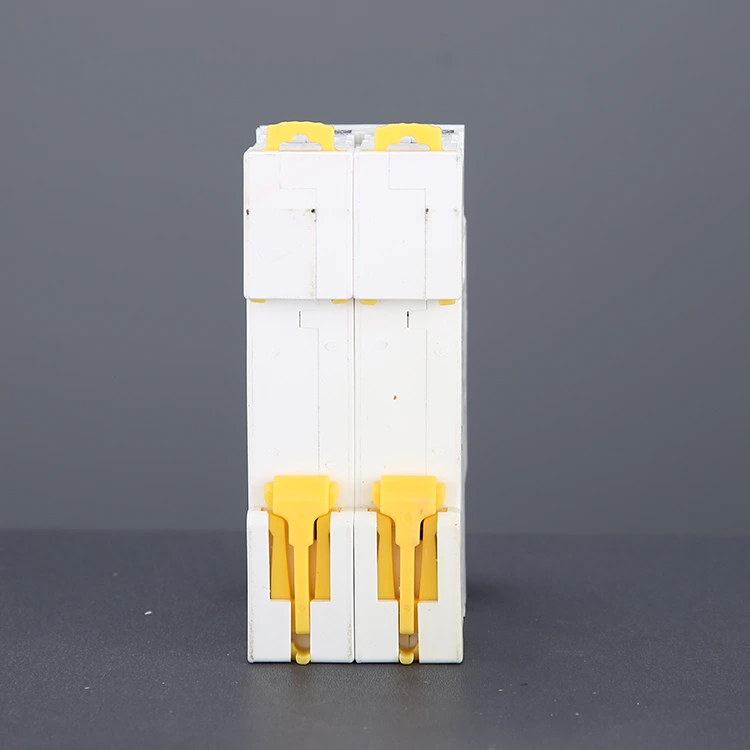

Подравнете горната скоба на прекъсвача с DIN шината, след което натиснете надолу, докато долната скоба автоматично се заключи на място. Устройството трябва да бъде стабилно фиксирано и без никакво разклащане.

Модулният дизайн позволява монтаж един до друг на множество прекъсвачи.

Стъпка 4: Свържете захранващите и товарните линии

Стандартната конфигурация на окабеляването включва свързване на входа на захранването към горните клеми и изхода на товара към долните клеми. Използвайте проводници, които отговарят на посочения номинален ток (напр. за прекъсвач 32A се препоръчва напречно сечение на проводника ≥4 mm²). Затегнете здраво винтовете на клемите, за да предотвратите разхлабени връзки или прегряване.

Стъпка 5: Проверете състоянието на окабеляването и инсталацията

Уверете се, че всички кабелни връзки са сигурни и че няма оголени проводници. Проверете полярността и последователността на фазите - това е особено важно за трифазни системи. Уверете се, че превключвателят на прекъсвача е в положение "ИЗКЛЮЧЕНО" (изключено).

Стъпка 6: Тестване при включване

След възстановяване на основното електрозахранване, превключете прекъсвача на веригата в положение "ON", за да проверите дали работи правилно. Проверете за необичайни шумове, признаци на прегряване или неочаквано изключване.

ЧЗВ

1. Вие сте търговско дружество или производител?

Ние сме професионална фабрика с 10 години опит в миниатюрните прекъсвачи за монтаж на DIN шина.

2. Приемате ли персонализирано обслужване?

Ние предлагаме OEM/ODM услуга, можем да отпечатаме логото на вашата марка върху продуктите. Професионален технически екип и екип за котировки може да осигури задоволителни решения според вашите чертежи и изисквания за параметри.
