Двоен протектор за напрежение на дисплея

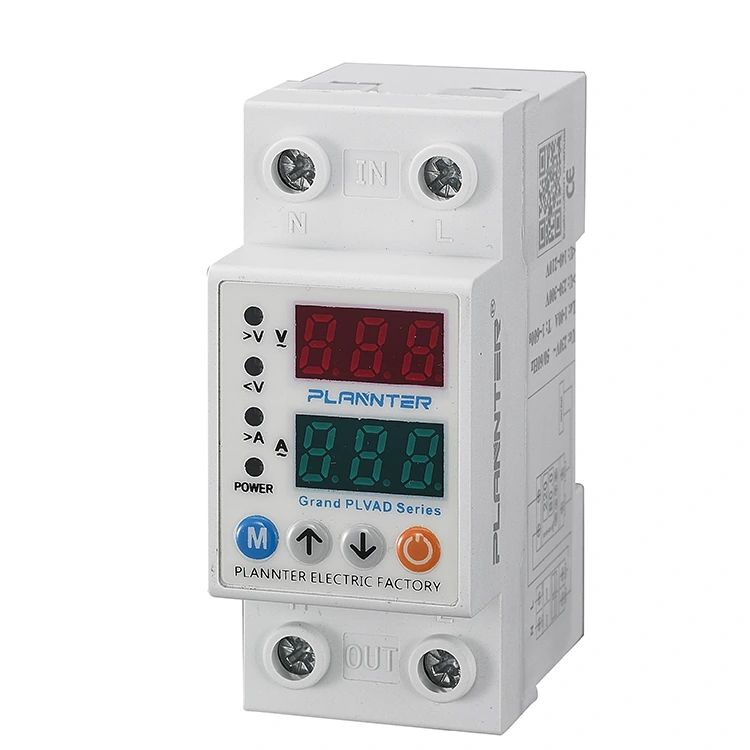

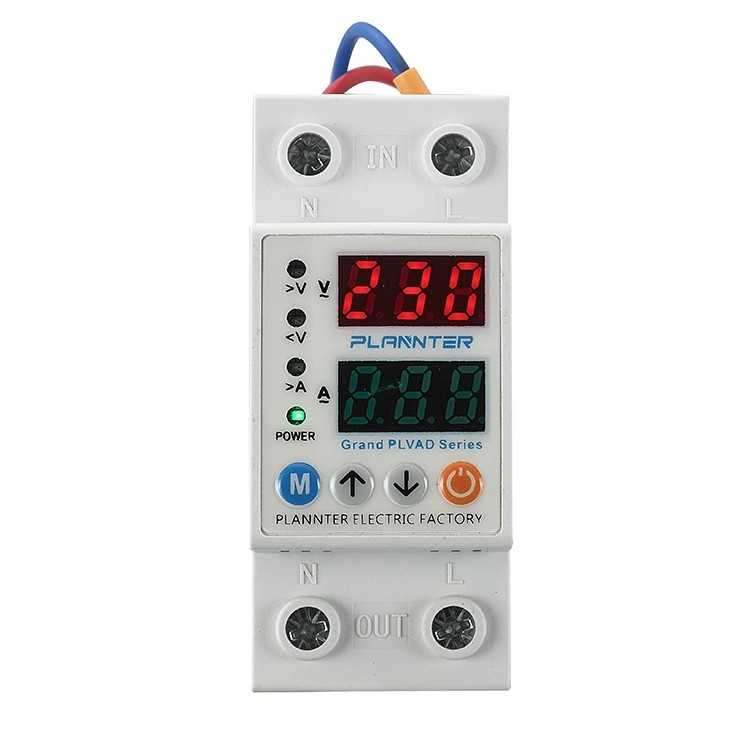

Регулируемото напрежение предпазва електрическите системи от пренапрежение, ниско напрежение, свръхток и недостатъчен ток за различни системи като слънчеви инсталации, за да се предотврати повреда на оборудването. Осигурява система за мониторинг и защита в реално време за индустриални, търговски и жилищни приложения. Този PUGAO (Plannter Electric) протектор за напрежение с двоен дисплей разполага с двойни LED екрани, които осигуряват изглед с един поглед на входното напрежение и тока на натоварване. Спестява място с монтаж на DIN шина и се настройва лесно с помощта на бутоните за настройка/нагоре/надолу/ръчно включване/изключване.

Характеристики

Регулирана защита по напрежение/ток: Можем да зададем персонализирано пренапрежение, напр. >230V и свръхток до 63A прагове за наблюдение и защита на електрическата система от повреди, дължащи се на колебания в мощността.

Екран с двоен дисплей в реално време: Този протектор за напрежение с двоен дисплей разполага с цифров LED екран, който следи както напрежението 220V/230V, така и текущите стойности.

Аларми с множество индикатори: Червени и зелени светодиоди ясно показват състоянието на захранването, условия на пренапрежение/свръхток и ниско напрежение/подток, осигурявайки мониторинг в реално време и надеждна защита на системата за индустриални, търговски и жилищни приложения.

Какви са функциите на протектора за напрежение на двоен дисплей?

Докато прекъсвачите осигуряват предимно защита срещу късо съединение и претоварване - независимо от нивата на напрежение - ако имате нужда от специализирано оборудване за справяне със специфични проблеми, свързани с напрежението, протекторът за напрежение с двоен дисплей на PUGAO е идеалният избор.

1. Защита от пренапрежение

Когато напрежението внезапно се повиши - например, ако скъсан неутрален проводник причини скок на напрежението до 380 V - устройството незабавно ще прекъсне захранването в момента, в който напрежението превиши предварително зададения праг, като по този начин предотвратява повреда или изгаряне на електрическите уреди.

2. Защита от ниско напрежение

Когато напрежението падне твърде ниско - като например падане под 170 V по време на пикови периоди на потребление на електроенергия - устройството автоматично ще изключи захранването. Това предотвратява прегряване и изгаряне на уреди с моторно задвижване поради работа при недостатъчно напрежение.

3. Защита от свръхток

Продуктите на PUGAO са усъвършенствани и изключително надеждни, включващи интегрирани възможности за мониторинг на тока. Ако токът превиши предварително зададен праг, устройството ще се изключи, за да осигури защита.

4. Автоматично възстановяване

След като напрежението се върне към нормалните нива, протекторът за напрежение автоматично ще възстанови захранването след кратко забавяне, без да се изисква ръчна намеса.

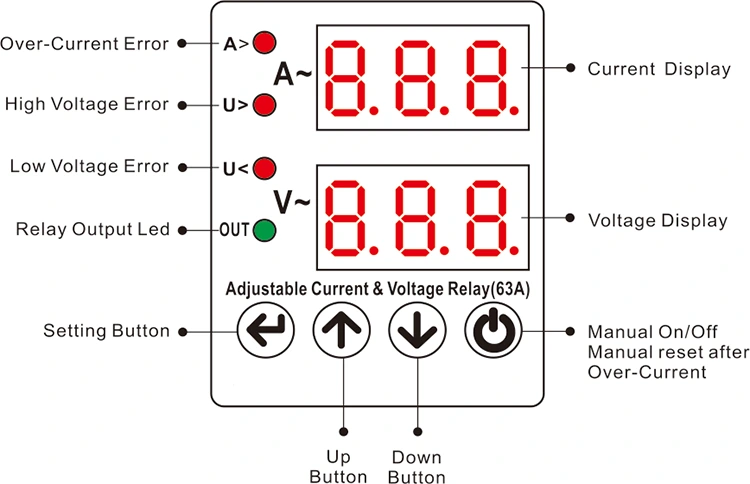

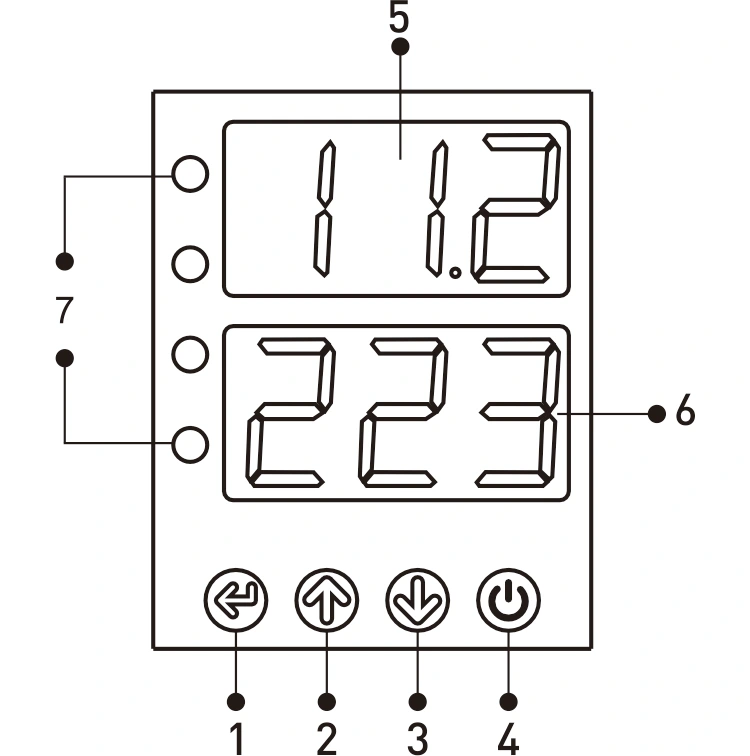

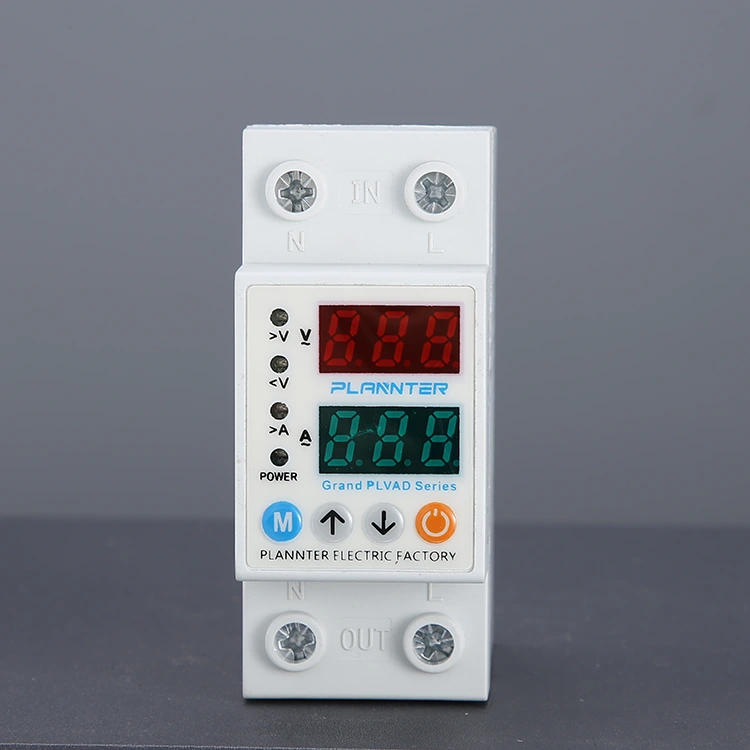

Дисплей и бутони

1 - бутон SET: за настройка или промяна на стойността на свръхток, стойности на настройка за високо/ниско напрежение, грешки и т.н. в настройката.

2 - бутон НАГОРЕ: Увеличава желаната стойност.

3 - Бутон надолу: намалява желаната стойност.

4 - Бутон за ръчно включване/изключване: Използва се за изключване на изхода на устройството. Ако е в това състояние, екранът ще покаже „изключено“ и устройството няма да се нулира. Ако устройството не е дефектно, повторното натискане на този бутон ще го включи и ще го използвате отново.

5 - ТЕКУЩ ДИСПЛЕЙ

Първа група на дисплея: по време на нормална работа тук се показва входното напрежение; при състояния без повреда екранът винаги свети; по време на повреди, дължащи се на високо или ниско напрежение, дисплеят мига. По време на програмиране дисплеят показва стойностите на съответната програма, като свръхток, високо напрежение/ниско напрежение, изчакване на повреда, нулиране на изчакване зададени стойности.

6 - Дисплей за напрежение

Втора група на дисплея: По време на нормална работа, това показва текущата стойност; в състояние без повреда екранът остава осветен; при свръхтокова повреда екранът мига. По време на програмиране това показва съответната програмна стойност.

7 - светодиоди:

A>: Свети по време на повреда при свръхток.

V>: Свети по време на повреда с високо напрежение.

V<: Свети по време на повреда с ниско напрежение.

OUT: Свети, когато устройството извежда.

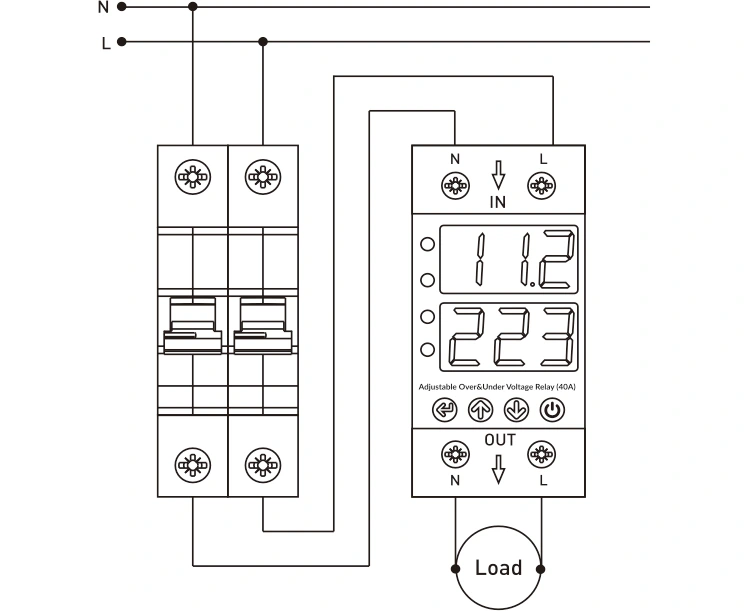

Схема на свързване

Нулевите и фазовите проводници от захранването трябва да бъдат свързани към клемите "N" и "L" на секцията "Вход" на устройството.

За устройства, изискващи защита от пренапрежение и ниско напрежение, нулевите и фазовите проводници трябва да бъдат свързани от клемите "N" и "L" на секцията "Изход" на устройството.

Сценарии за приложение

ЧЗВ

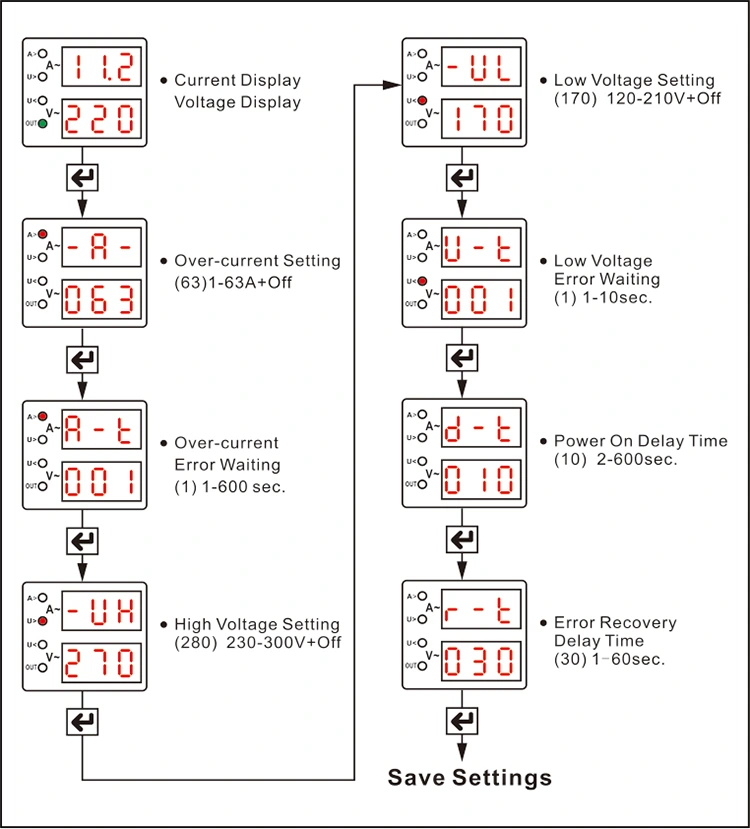

Въпрос: Мога ли сам да регулирам ръчно границите на изключване на напрежението?

A: Да. Това е едно от основните предимства на продуктите на PUGAO. Можете ръчно да регулирате следните параметри, като използвате бутоните за настройка на контролния панел:

Праг на защита от пренапрежение

Праг на защита от ниско напрежение

Праг на защита от свръхток

Време за забавяне на възстановяването

За конкретни стъпки за конфигуриране, моля, вижте ръководството за работа, включено в продукта.

В: Защо екранът светва веднага след свързване на захранването, но захранването не се доставя веднага към товара?

О: Моля, проверете екрана, за да видите дали някакви числа мигат или дали тече обратно броене. Това показва, че функцията за отложено стартиране на протектора е активна.

Предназначение: Предотвратяване на повреда на електрически уреди от внезапни токови удари, които могат да възникнат веднага след поддръжка или възстановяване на електрическата мрежа.

Препоръка: Ако искате захранването да се доставя незабавно при свързване, можете да зададете минималната стойност на времето за забавяне на възстановяването; въпреки това, от съображения за безопасност на уреда, препоръчваме да поддържате определен период на забавяне.
