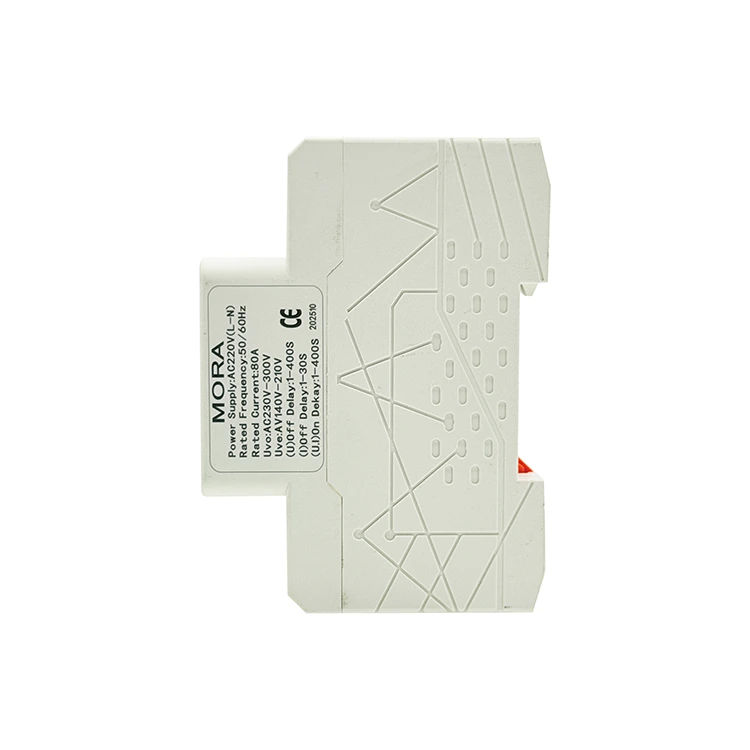

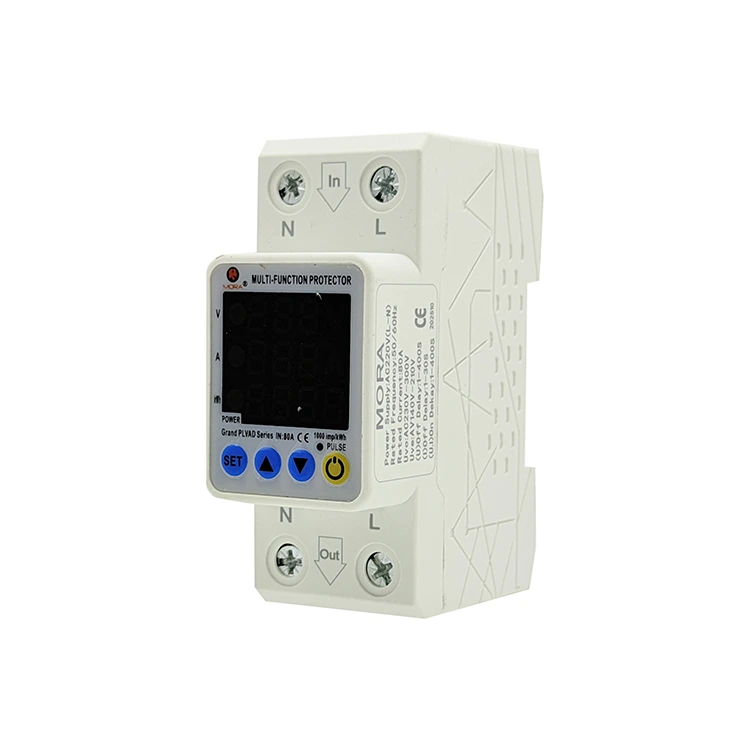

2P троен дисплей за автоматично повторно свързване на напрежението Тип M

Екипите за снабдяване, които доставят разпределителна апаратура за отдалечена инфраструктура, изискват модули за интелигентна защита, които могат автоматично да се възстановяват от временни прекъсвания на захранването, за да увеличат максимално времето за работа на системата. Проектиран и създаден от Pugao (Mora), високоефективният 2P автоматичен превключващ протектор на напрежението тип M Triple Display е проектиран специално за тези необслужвани приложения. Преминавайки отвъд основните релета за ръчно нулиране, това устройство разполага с интелигентен алгоритъм за автоматично повторно включване, който следи условията на мрежата след пътуване. След като напрежението на мрежата се стабилизира в рамките на безопасни параметри за зададен период на обратно отброяване, вътрешният двигателен механизъм автоматично затваря веригата, възстановявайки захранването на телекомуникационните масиви надолу по веригата, мрежите за сигурност или системите за наблюдение на времето.

Трипрозоречен масив с интегриран брояч на грешки

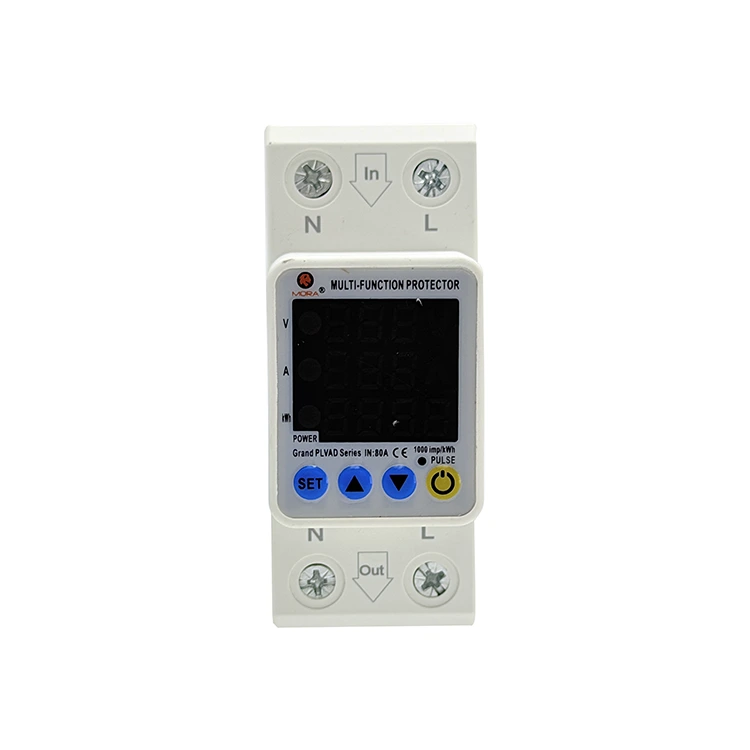

Синхронен дисплей с многоизмерни данни: 2P тройният дисплей на предпазителя за автоматично повторно свързване на напрежението тип M показва съответно напрежение в реално време, ток в реално време и кумулативни времена на повреда, с ясна класификация на данните и пълно разбиране на работния статус на веригата на един екран.

Количествено измеримо ранно предупреждение за неизправност: Вграденият брояч на неизправности може да записва броя на прекъсванията при пренапрежение и свръхток в работния цикъл. Персоналът по поддръжката може да прецени стабилността на мрежата на място и състоянието на стареене на оборудването надолу по веригата чрез данни за неизправности, реализирайки предсказуема поддръжка.

Основни предимства на продукта

Елиминирайте дистанционните O&M Truck Rolls

• Решаване на проблемите при отдалечена поддръжка: За клетъчни базови станции, планински метеорологични станции и необслужвани помпени станции, преходните колебания в мрежата ще доведат до задействане и изключване на традиционните защитни релета, което изисква ръчно нулиране на място с високи разходи за време и труд.

• Увеличаване на времето за непрекъсната работа на системата: Реализира автоматично наблюдение на грешки в целия процес, преценка на стабилността и механично възстановяване при повторно включване. За временни аномалии в мрежата, 2P Auto Reconnect Voltage Protector Type M Triple Display независимо завършва възстановяването на мощността без човешка намеса, значително намалявайки разходите за O&M и подобрявайки скоростта на непрекъсната работа на оборудването.

Регулируем цикъл на повторно затваряне и интелигентно заключване за безопасност

• Предотвратяване на вторична повреда при неизправност: При постоянни неизправности при късо съединение, многократното повторно затваряне ще причини термично увреждане на линиите и оборудването. 2P тройният дисплей за автоматично повторно свързване на напрежението Тип M поддържа персонализирана настройка на максимални опити за повторно включване.

• Автоматично блокиране на безопасността: Когато предварително зададените времена за повторно затваряне са изчерпани и повредата все още съществува, системата ще заключи механизма на моторното задвижване, ще задейства аларма за повреда и ще държи веригата изолирана, за да избегне опасно циклично превключване.

Технически параметри на изпълнение

• Опции за номинален работен ток: 40A / 63A Номинален постоянен товар

• Регулиране на времето за автоматично повторно включване: 1 секунда до 900 секунди максимален обхват

• Максимални непрекъснати цикли на повторно затваряне: 1 до 30 конфигурируеми опита преди блокиране

• Точност на проследяване на напрежението / Диапазон на тока: ±1% отклонение / 0,5 A до 63 A Динамично отчитане

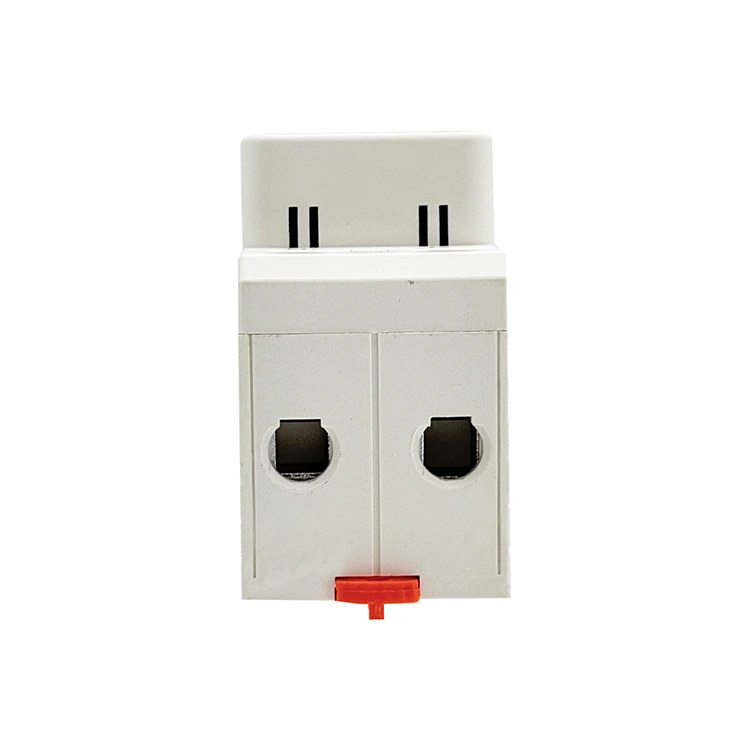

• Капацитет на напречното сечение на клемата: до 25 mm² плътно / 16 mm² многожилно с накрайник (скоба M5)

• Диелектрична якост на шасито: 2,5 kV проверена изолационна бариера

• Съответствие и сертификати: CE сертифициран, RoHS съвместим, отговаря на EN 60947-1 структурни стандарти

ЧЗВ

Въпрос: Ако мрежата падне до 0 V напълно, има ли двигателят достатъчно остатъчна мощност, за да защити предавката надолу по веригата?

A: Да. Оборудван с промишлена кондензаторна банка с голям капацитет за съхранение на енергия, в случай на внезапно пълно прекъсване на захранването на мрежата, съхранената електрическа енергия може да задвижи механизма на мотор-редуктора до завършване на незабавно действие, принуждавайки контактите да се отворят и заключат безопасно, като гарантира, че няма изтичане на мощност от страна на товара, преди управляващата мощност да е напълно изчерпана.

Въпрос: Какво се случва при достигане на максималната граница на повторно включване при постоянни повреди в мрежата?

О: Когато се сблъскате с постоянни повреди на веригата, след завършване на предварително зададените опити за повторно включване без възстановяване на мрежата, 2P тройният дисплей за автоматично повторно свързване на напрежението тип M ще заключи автоматично функцията за задвижване на двигателя, ще деактивира всички действия за автоматично повторно включване и ще поддържа веригата отворена. Той избягва безкрайно циклично превключване към дефектни вериги, защитава вътрешните механични структури и линиите надолу по веригата от термични повреди и изисква ръчно отстраняване на неизправности и нулиране за възстановяване.

В: Как контролерът различава преходните пренапрежения от постоянните къси съединения?

О: Системата интегрира двоен механизъм за откриване на напрежение и вземане на проби от ток. По време на откриване на повторно включване, ако напрежението на мрежата е стабилно, но се генерира мигновен голям пик на тока, MCU незабавно ще прецени това като постоянна повреда на късо съединение, ще задейства незабавно изключване без изпълнение на забавяне на повторното включване и ще защити вътрешната превключваща структура от повреда при силен ток.
