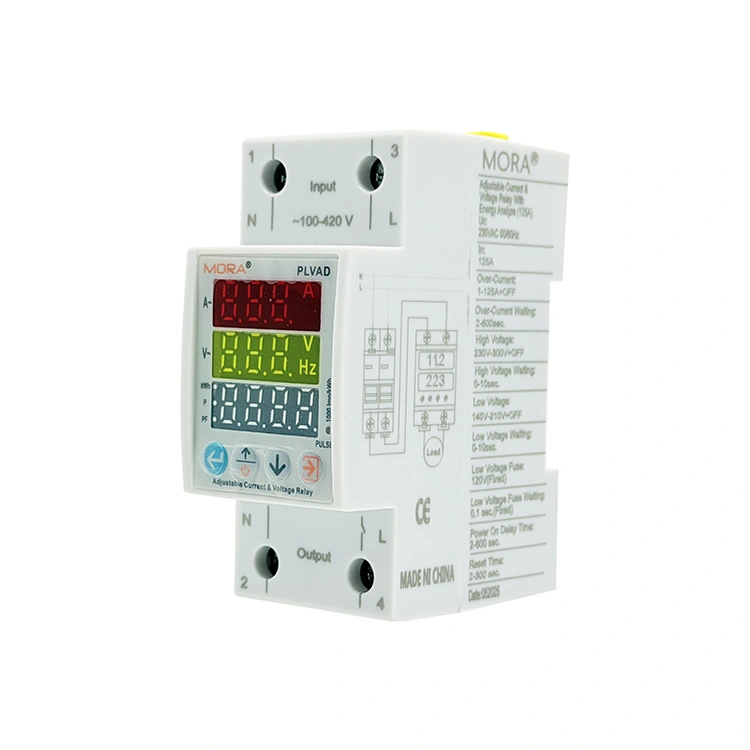

2P цифров протектор за напрежение тип C с троен дисплей

Купувачите на промишлени разпределителни уреди търсят многофункционални устройства за наблюдение, които спестяват място в релсите и намаляват сложността на полевото окабеляване. Прецизно изработен от PUGAO (Mora), високоефективният 2P цифров протектор за напрежение тип C с троен дисплей отговаря на това намерение за търсене с модулен пакет „всичко в едно“ с ширина 36 mm. За разлика от по-старите дизайни с двоен прозорец, това устройство разполага с вграден вътрешен сензор за ток и верига за проследяване на утечки с висока разделителна способност. Вграденият микропроцесор обработва тези входове едновременно, осигурявайки независими диапазони на регулиране за повреди при пренапрежение, свръхток и остатъчен ток, за да осигури пълна защита на чувствителните автоматизирани машини.

Какво може да направи интерфейсът с три прозореца за вашата ефективност на поддръжка?

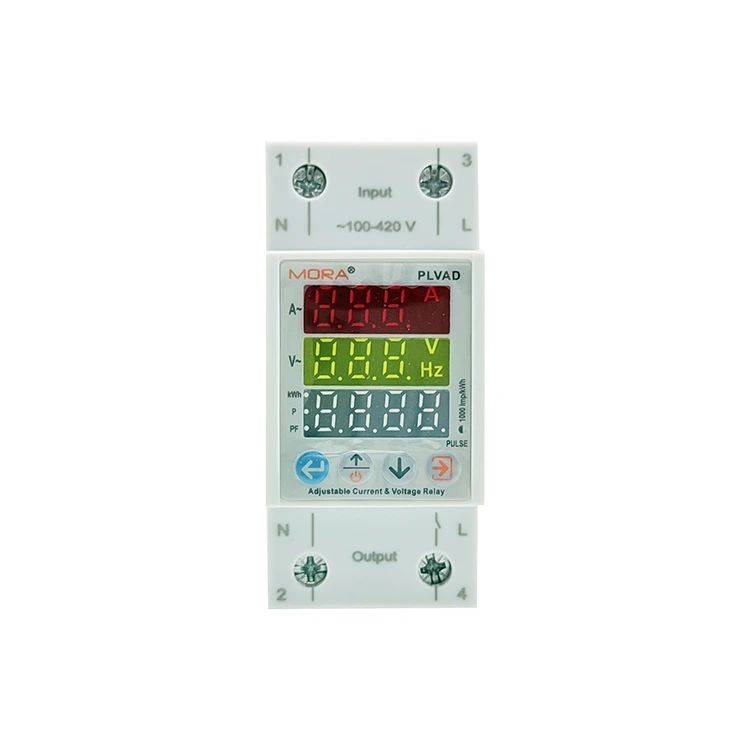

Съвременните подпанели за автоматизация изискват подробни електрически данни за опростяване на диагностиката и предотвратяване на прекъсвания. 2P цифровият протектор за напрежение тип C с троен дисплей използва три независими, подредени един върху друг цифрови прозореца на дисплея, които показват напрежението на мрежата (V), активния ток на веригата (A) и показателите за остатъчен ток/мощност в реално време едновременно. Този дисплей на данни в реално време елиминира необходимостта от ръчно преминаване през менютата с помощта на бутоните на лицевата плоча, което позволява на екипите за поддръжка незабавно да забележат небалансирани товари, хармонични токове или дефектна изолация, преди критична повреда да причини непланирано изключване на системата.

Технически параметри на изпълнение

• Диапазон на работно напрежение: 140V до 300V AC (50/60 Hz)

• Капацитет за наблюдение на ток (Iₘₐₓ): 1A до 63A Регулируем (Стъпка: 0,1A)

• Спектър на чувствителност към утечка: 10mA до 99mA диапазон или конфигурируем байпас

• Скорост/прецизност на опресняване на данните: ≤ 0,5s Цикъл на вземане на проби/Метрология клас 1.0

• Капацитет на окабеляване на терминала: Приема до 25 mm² плътен / 16 mm² гъвкав многожилен кабел

• Съответствие и сертификати: CE сертифициран, RoHS съвместим, произведен в съответствие с IEC 60947-2 Приложение B Стандарти

Микросекундно проследяване на утечка на земята

Прецизно наблюдение на утечка на милиметрово ниво: Оборудван с професионално ядро ​​за мониторинг на остатъчен ток, той поддържа проследяване в реално време на тока на заземяване на ниво милиампер, като точно улавя малки сигнали за утечка, причинени от стареене на проводника, проникване на влага и повреда на изолацията.

Двойно предотвратяване на пожар и токов удар: Изгражда вторична защитна бариера за безопасност за веригата на базата на защита от късо съединение, като ефективно предотвратява електрически пожари и инциденти с токов удар, причинени от повреда на изолацията, и е подходящ за стари съоръжения за окабеляване и индустриални сценарии с високо ниво на безопасност.

Вграден сензор за ток с ниски загуби и защита от свръхток

Интегриран сензорен дизайн, спестяващ място: Вграден високопрецизен токов трансформатор с ниско съпротивление, поддържа 0–63A пълнообхватно високопрецизно наблюдение на тока. 2P цифровият протектор за напрежение тип C с троен дисплей елиминира нуждата от външни CT сензори и спомагателно окабеляване, оптимизирайки значително вътрешното оформление на разпределителната кутия и намалявайки инженерните разходи.

Интелигентна идентификация на пусков ток: Потребителите могат да персонализират прага на изключване при свръхток и времето на забавяне. Системата може автоматично да идентифицира и избягва мигновен пусков ток по време на стартиране на двигателя, няма да генерира неприятни прекъсвания и може бързо да прекъсне електрозахранването за истински продължителни повреди при претоварване, за да защити оборудването на веригата.

Дългосрочна стабилна връзка

• Газонепроницаем дизайн на окабеляването: Никелираните медни скоби и стоманените композитни винтове M5 поддържат максимален въртящ момент на окабеляването от 2,5 Nm, със силна сила на затягане.

• Предотвратяване на стареенето и разхлабване: Дълбоки назъбвания против хлъзгане на вътрешната стена на терминала се впиват плътно в сърцевината на медния проводник, като ефективно разрешават неизправностите при разхлабен контакт, причинени от пълзене на медта и дългосрочни термични цикли, и поддържат стабилна работа с ниско съпротивление.

ЧЗВ

Въпрос: Защо текущият дисплей показва 0,0 A, когато оборудването с ниска мощност работи нормално?

A: Вграденият токов трансформатор на този модел е калибриран за индустриално наблюдение на натоварване с висока мощност, с минимален праг на откриване от 0,5 A. Работният ток на оборудване с ниска мощност като малки светлини и електроника в режим на готовност е по-нисък от границата на откриване, така че дисплеят показва 0,0A. Този 2P цифров протектор за напрежение тип C с троен дисплей е позициониран за промишлена защита от високо натоварване, а не за измерване на микроток на оборудване с ниска мощност.

Въпрос: Може ли функцията за защита от течове да бъде изключена за стари съоръжения с висок базов теч?

A: Да. Прагът на остатъчен ток може да се регулира свободно в рамките на 10–99 mA или да се изключи ръчно чрез менюто за програмиране, за да се избегнат неудобни прекъсвания, причинени от присъщо базово изтичане на стари линии. Препоръчително е да се обслужва от квалифициран електротехник след потвърждаване на безопасността на окабеляването на място, за да се гарантира съответствие със спецификациите за безопасност на заземяването на място.

Въпрос: Ще бъдат ли загубени персонализираните параметри за напрежение и ток след прекъсване на захранването?

О: Без загуба. Всички зададени от потребителя защитни прагове и работни параметри са затвърдени във вградения енергонезависим чип EEPROM, не е необходима резервна батерия. Параметрите се съхраняват постоянно и могат да се зареждат автоматично, за да възобновят защитната работа след възстановяване на захранването на мрежата.
