Приветстваме ви да поръчате висококачествени и издръжливи AC прекъсвачи с формована кутия отPUGAO (Plannter Electric). Като професионален производител и доставчик със собствена фабрика, ние предлагаме решение на едно гише—от консултация преди продажба до услуги за техническа поддръжка след продажба.
Основна структура
Способността на AC прекъсвачите с формован корпус да се справят с високи токове разчита основно на следните три компонента:

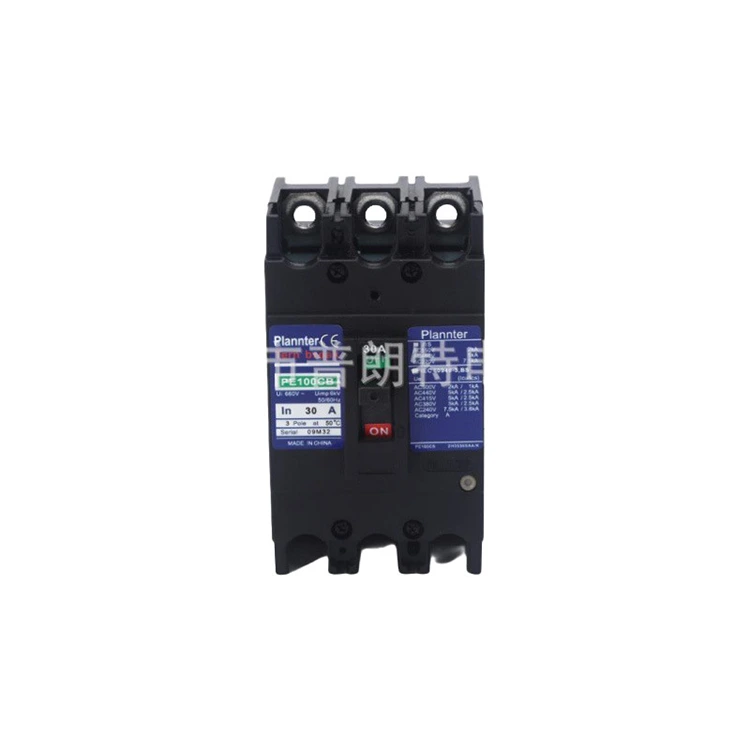

1. Формован калъф
Този компонент осигурява както електрическа изолация, така и механична опора; той напълно затваря частите под напрежение, за да предотврати токов удар, има компактна структура и не изисква почти никаква поддръжка.
2. Дъгогасителна камера
Когато прекъсвачът прекъсва висок ток, между контактите се образува електрическа дъга с висока температура. Камерата за гасене на дъгата се състои от множество успоредни метални пластини, предназначени да сегментират, удължават и охлаждат дъгата, като в крайна сметка я изгасят чрез използване на момента, в който променливотоковият ток пресича нулевата точка. Този механизъм е ключът към способността му безопасно да прекъсва токове на късо съединение, достигащи хиляди ампера.
3. Трип единица
Това представлява основният елемент, който определя работата на прекъсвача. Пусковите устройства се категоризират основно в два типа: термично-магнитни и електронни. Основните компоненти на първия са биметална лента и електромагнит, докато вторият използва микропроцесор и токов трансформатор. Тези два типа притежават различни защитни характеристики и са подходящи за различни сценарии на приложение; конкретният избор трябва да се определи на базата на подробен анализ на индивидуалните изисквания на проекта.
Какви са възможностите за работа на AC MCCB?
1. Изключителен капацитет на прекъсване
Стандартните прекъсвачи за битови вериги обикновено са способни да се справят с токове на късо съединение до 6000 A. Нашите AC MCCBs обаче могат без усилие да прекъсват екстремни токове на късо съединение от 35 000 A (35 kA) — или дори по-високи (напр. 100 kA) — като по този начин предпазват електрическата система от катастрофална повреда.
2. Текуща регулируемост
Повечето PUGAO AC MCCB имат регулируема настройка на номиналния ток (Ir). Например, 250A MCCB може да се регулира чрез въртящо се копче да се задейства при 200A, в зависимост от действителните изисквания за консумация на енергия; тази функция осигурява по-голяма гъвкавост при управлението на разпределението на мощността.
3. Поддръжка за тежки натоварвания
Той е в състояние да издържи на масивните пускови токове, генерирани по време на стартиране на промишлени двигатели, без да страда от честото неприятно изключване, което често се свързва със стандартните превключватели.
Как да изберете правилния AC MCCB за вашия проект?
Когато избирате модел, препоръчваме да се съсредоточите върху пет ключови аспекта на AC прекъсвача с формована кутия:
1. Определете номиналния ток
Това формира основата на процеса на подбор. Номиналният ток на прекъсвача трябва да надвишава изчисления ток на веригата.
Основна формула: In ≥ Изчислен ток на натоварване.
Съвет на PUGAO: За индуктивни товари, като електрически двигатели, моментният стартов ток е значителен; следователно, когато избирате прекъсвач, обикновено е необходимо да приложите граница на безопасност от 1,2 до 1,5 пъти изчисления ток или да изберете специализиран MCCB за защита на двигателя.
2. Определете капацитета на прекъсване
Капацитетът на прекъсване се отнася до максималния ток на късо съединение, който прекъсвачът може безопасно да прекъсне.
Близо до трансформатора: Когато токовете на късо съединение са високи, препоръчваме да изберете модел с висок капацитет на прекъсване (напр. 50kA или 100kA).
В края на разпределителните разклонения: Когато токовете на късо съединение са относително ниски, може да се избере по-икономичен модел (напр. 25kA или 35kA).
Принцип: Крайният капацитет на прекъсване на прекъсвача при късо съединение трябва да надвишава изчисления максимален ток на късо съединение в точката на инсталиране.
3. Изберете броя на полюсите
3P (3-полюсен): Използва се за балансирани трифазни системи (напр. чисто моторно задвижвани товари); защитава и прекъсва само трифазните проводници.

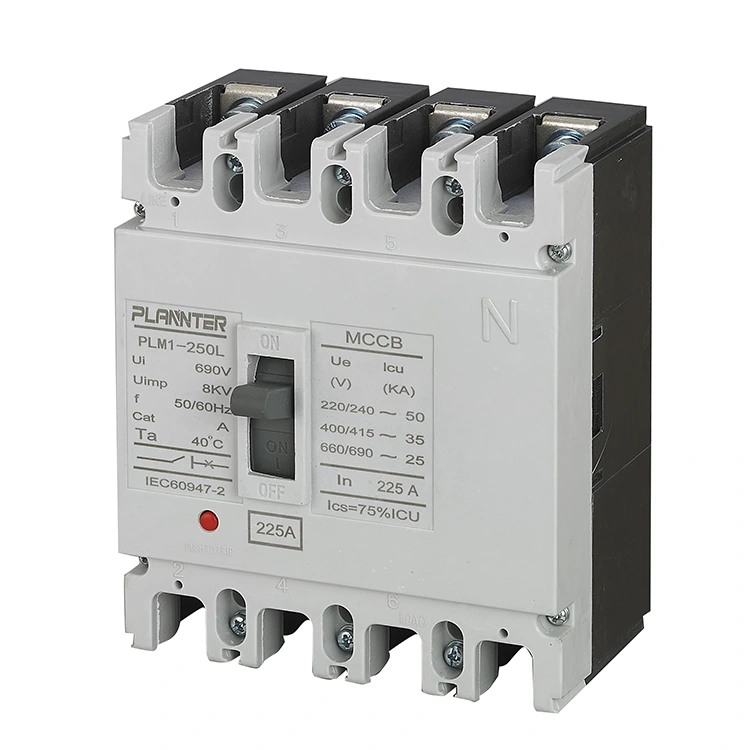

4P (4-полюсен): Използва се за небалансирани трифазни системи (съдържащи комбинация от трифазни и еднофазни товари); едновременно прекъсва както фазовите проводници, така и нулевия проводник, предлагайки повишена безопасност по време на поддръжка.
4. Изберете типа Trip Unit
Термично-магнитен: разполага с проста, надеждна структура със силна устойчивост на смущения и е по-икономичен. Подходящ за повечето стандартни приложения за електроразпределение.

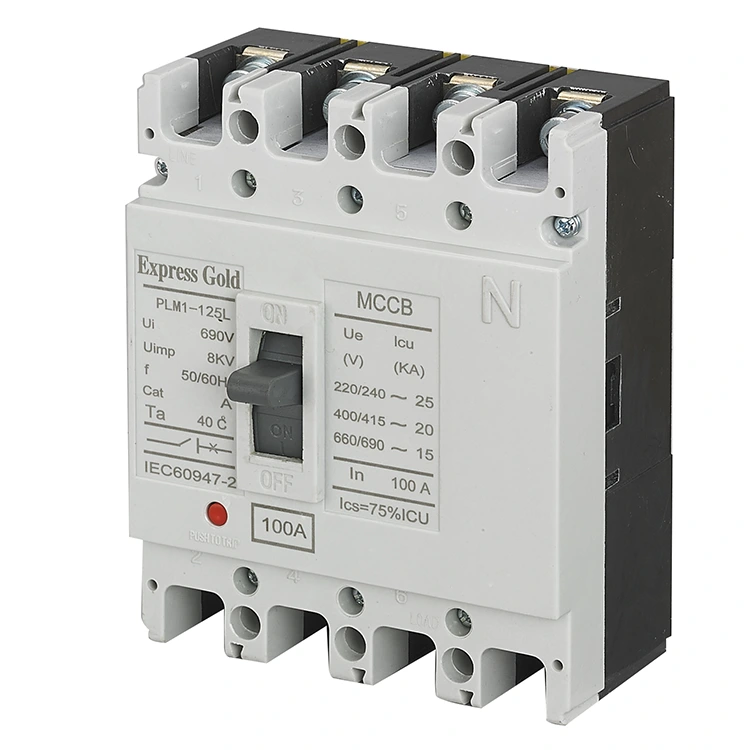

Електронен: Предлага изключително висока прецизност на защитата, позволява фина настройка на текущите настройки и включва измервателни и комуникационни възможности. Подходящ за среди със строги изисквания за качество на захранването, като например болници, центрове за данни или големи прецизни производствени съоръжения.
5. Обмислете температурата на околната среда и метода на монтаж
Намаляване на номиналните стойности: Номиналният ток на MCCB обикновено се основава на околна температура от 40°C. Ако прекъсвачът трябва да се монтира в ограничен разпределителен шкаф с висока температура, моля, информирайте ни, за да можем да определим подходящото решение въз основа на вашите конкретни условия на проекта.
Изисквания към аксесоарите: Имате ли нужда от шунтов изключвател? Имате ли нужда от спомагателни контакти?
ЧЗВ
В: Защо моят прекъсвач се изключва в момента, в който двигателят стартира?
О: Това обикновено се причинява от несъответствие в кривата на изключване.
Моментният ток, консумиран от двигателя по време на стартиране, обикновено е 7 до 12 пъти по-голям от номиналния му ток. Ако сте избрали прекъсвач тип C, той ще изтълкува погрешно това пренапрежение като късо съединение и ще се изключи незабавно.
За натоварвания на двигателя, моля, уверете се, че сте избрали прекъсвач тип D в лят корпус (MCCB) или специализиран прекъсвач за защита на двигателя.
Въпрос: Как да избера между 3P и 4P прекъсвачи?
О: Това зависи от конфигурацията на заземяването на вашата система и изискванията за натоварване.
Изберете 3P: За чисто трифазни товари, където не се изисква неутрална линия.
Изберете 4P: За системи, които включват еднофазни товари (които изискват неутрална линия).
Въпрос: Могат ли вашите автоматични прекъсвачи с формован корпус (MCCB) да осигурят защита от утечки на земя?
О: Да, могат; тази функционалност обаче обикновено не е интегрирана в самия модул, а вместо това се постига чрез модулно сглобяване.
Ако имате нужда от тази функция, може да се добави модул за защита от утечки на земя. Обърнете внимание обаче, че защитата от утечки на земя е предназначена предимно за предотвратяване на пожар; ако целта ви е защита на крайната верига срещу токов удар, препоръчваме да изберете специално устройство за остатъчен ток (RCD) или PUGAOСерия MCB.
