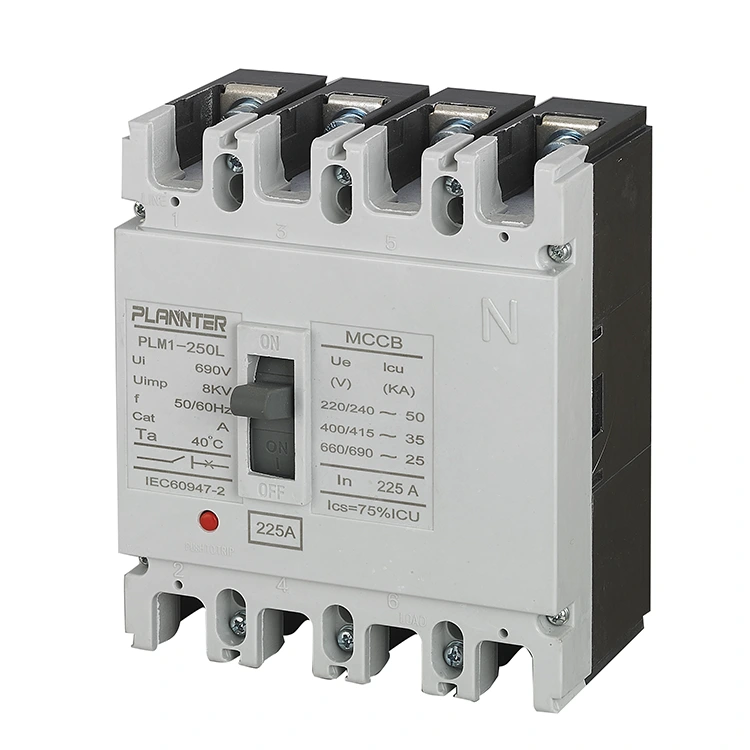

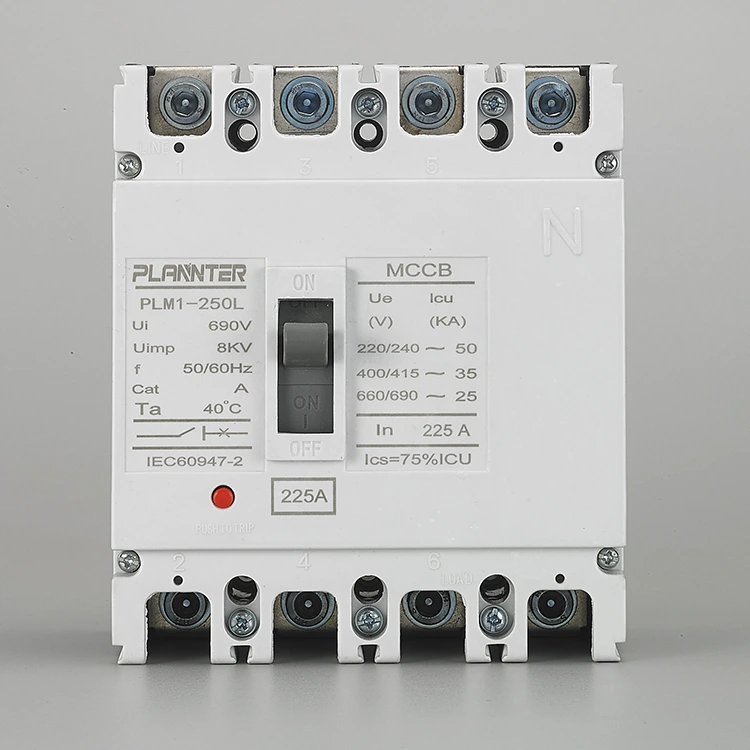

AC 4-полюсен автоматичен прекъсвач 225A

Какво представлява AC 4-полюсен автоматичен прекъсвач 225A?

TheAC 4-полюсен автоматичен прекъсвач 225Ае специализирано устройство за електрическа защита, предназначено за защита на трифазни вериги с неутрална линия (L1, L2, L3, N). Оценен за 225 ампера, той служи като основен компонент за междинно разпределение на мощността, защитавайки оборудването надолу по веригата от претоварване и късо съединение, като същевременно осигурява пълна изолация на системата.

Как работи, работи и отстранява грешки

Оперативен механизъм

Устройството разполага с ясен, отзивчив механизъм за ръчно управление с отчетлива тактилна обратна връзка. Позициите на дръжките са изрично отбелязани:

• ВКЛ.:Веригата е затворена и под напрежение.
• ИЗКЛ.:Веригата е отворена и без ток.
• СПЪКНАЛ:Междинно положение, показващо възникнала повреда.

Принцип на работа

AC 4-полюсен автоматичен прекъсвач 225A използва термично-магнитен изключвател за двуслойна защита:

• Термична защита (претоварване):Използва биметален елемент за осигуряване на обратно задействане на времето. Колкото по-висок е токът на претоварване, толкова по-бързо е пътуването.
• Магнитна защита (късо съединение):Осигурява мигновен отговор за незабавно изчистване на токове на повреда с висока величина (до десетки kA).

Пускане в експлоатация и аксесоари

Серията предлага силна възможност за разширение за нуждите на специфични приложения. Въвеждането в експлоатация включва инсталиране на необходимите добавки в определените слотове:

• Спомагателни контакти:За дистанционно сигнализиране на състоянието на прекъсвача.
• Шунтово освобождаване:Позволява дистанционно изключване/отваряне на прекъсвача.
• Освобождаване на ниско напрежение:Автоматично изключва прекъсвача, ако напрежението падне под безопасно ниво.
• RCD модул:Добавя защита срещу утечки на земя за пълна безопасност.

Основни технически характеристики и спецификации

Капацитет

Номинален ток от225А, подходящи за междинни разпределителни товари.

поляци

4-полюсен (4P):Защитава три фази плюс нулата, осигурявайки пълна изолация на веригата.

Напрежение

Проектиран за стандартни AC разпределителни мрежи (обикновено 400V/690V AC).

Trip Unit

СтандартенТермо-магнитнимодул с регулируеми или фиксирани настройки в зависимост от варианта на модела.

Оценки на прекъсване

Висок капацитет на прекъсване при късо съединение (Icu), способен да работи безопасно с десетки килоампери.

Монтаж

Използва сигуренболтови връзки, осигурявайки надежден електрически интерфейс за силнотокови приложения.

Строителство

Здрав формован дизайн на корпуса, който е устойчив на удар и стабилен на размерите.

Гарантиране на качеството и доставка

В Pugao Electric нашият принцип е „предотвратяване на преминаването на дефектите към следващия етап“.

• 100% проверка:Всяка единица преминава механични, електрически и екологични тестове преди изпращане.
• Опаковка за износ:AC 4-полюсен автоматичен прекъсвач 225A е защитен, за да издържи работа на дълги разстояния.
• Бърза доставка:Стандартните модели често се предлагат от инвентара, докато персонализираните поръчки следват потвърден производствен график.

<

Спецификация на продукта

ЧЗВ

Защо да използвате 4-полюсен вместо 3-полюсен?

4-полюсен прекъсвач изключва и трите фазиинулевия проводник едновременно. Това е от съществено значение за:

• Безопасност:Осигурява пълна изолация на веригата за персонала по поддръжката.
• Резервни захранващи системи:Изисква се за трансферни превключватели (ATS), за да се предотвратят вериги неутрала-земя при превключване между електрическа мрежа и захранване на генератор.
• Хармонично смекчаване:Предпазва от неутрални токове, причинени от нелинейни товари (като VFD и компютри).

Какво е номиналното напрежение?

TheAC 4-полюсен автоматичен прекъсвач 225Аобикновено се оценява за стандартни индустриални разпределителни напрежения, обикновено поддържащи400V до 690V ACсистеми. Моля, вижте конкретната табелка с данни върху уреда за точното номинално работно напрежение (Ue) и напрежение на изолацията (Ui).

Какъв е типът Trip Unit?

Стандартните модели използват aТермично-магнитно прекъсващо устройство:

• Топлинна:Осигурява инверсна защита срещу претоварване с помощта на биметална лента.
• Магнитни:Осигурява незабавна защита срещу късо съединение.

Забележка: Може да има електронни задействащи устройства за по-прецизни настройки.

Каква е прекъсващата способност?

Капацитетът на прекъсване (Icu) варира в зависимост от конкретен вариант на модела, но е проектиран да се справи със значителни токове на повреда, типични за междинното разпределение. TheAC 4-полюсен автоматичен прекъсвач 225Акато цяло предлага капацитет на прекъсване, вариращ от25kA до 85kA(при 400V), като се гарантира, че може безопасно да прекъсва къси съединения без повреда.
