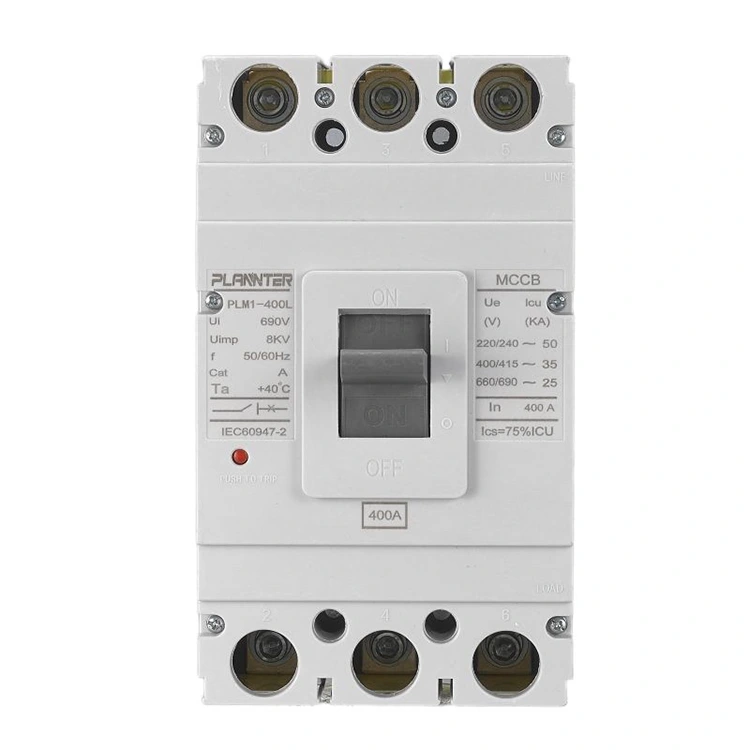

Електрически 400A AC автоматичен прекъсвач в лят корпус

Технически спецификации на електрически 400A AC MCCB

• Номинален ток (In):400А
• Номинално работно напрежение (Ue):AC 400V / 415V
• Номинално изолационно напрежение (Ui):До AC 800V
• Номинална честота:50 / 60 Hz
• Брой полюси:3P / 4P по избор
• Капацитет на прекъсване (Icu):50kA – 65kA (IEC 60947-2)
• Номинален експлоатационен капацитет на прекъсване (Ics):75% – 100% от Icu
• Тип задействащо устройство:Термично-магнитен/електронен (по избор)
• Характеристики на пътуването:Регулируема защита от претоварване и фиксирана/регулируема защита от късо съединение
• Механичен живот:≥ 10 000 операции
• Електрически живот:≥ 20 000 операции
• Контактен материал:Сплав от сребро-калаен оксид
• Метод на инсталиране:Фиксиран монтаж
• Тип връзка:Предна / задна връзка по избор
• Работен механизъм:Ръчно управление с опционален моторизиран механизъм
• Ниво на защита:IP20 (по-висок с корпус)
• Околна температура:-5°C до +40°C
• Съответствие със стандартите:IEC 60947-2, ISO9001

Характеристики на продукта:

√ Капацитетът на прекъсване достига 65 kA

√ 400 A номинален работен ток

√ Контакти от сребърна сплав с нисък импеданс

√ Високоскоростна система за свързване с четири пръта

√ Компактна конструкция, лесен монтаж

√ Издържа строга проверка на съпротивлението на веригата

√ Автоматизираното производство поддържа еднаквост

√ Незабавно прекъсване на късо съединение

√ Надеждна защита на веригата надолу по веригата

√ Рентабилен с намалени нужди от поддръжка

Основни предимства на 400A AC MCCB

Работа с висок ток:

• Номинален на 400A за управление на тежки товари в големи електрически системи
• Поддържа надеждна работа на главните панели и оборудването надолу по веригата

Регулируеми настройки за пътуване:

• Термомагнитният изключвател позволява фина настройка за защита от претоварване и късо съединение
• Оптимизира защитата въз основа на типа натоварване и сценария на приложението

Висок капацитет на прекъсване:

• Краен капацитет на прекъсване (Icu) от 50–65 kA по стандарти IEC 60947-2
• Бързо прекъсва силните токове на повреда, за да защити оборудването и кабелите

Компактен дизайн:

• Спестяващо пространство решение в сравнение с традиционните рамкови прекъсвачи
• Лесен за инсталиране и поддръжка в табла и разпределителни блокове

Разнообразни аксесоари:

• Допълнителни спомагателни контакти, шунтови изключватели и алармени модули за системна интеграция
• Съвместим с различни настройки за управление и наблюдение

Издръжливост и надеждност:

• Контакти от сребро-калаен оксид с прецизно щамповане и лазерно заваряване
• Електрически живот над 20 000 цикъла и ниско контактно съпротивление под 35 микроома
• Усъвършенстваното сглобяване и калибриране осигуряват постоянна работна сила и производителност

Подобрена безопасност:

• Силициево стоманено магнитно ярем с висока пропускливост осигурява реакция на изключване при късо съединение под 10ms
• 100% фабрична проверка с калибрирани по въртящ момент клемни винтове и проверка на съпротивлението на веригата
• Надеждна защита срещу електрически повреди и повишена безопасност на персонала

ЧЗВ

Какво е основното приложение на 400A MCCB?

• Електрическият автоматичен прекъсвач 400A AC с формована кутия се използва в главни разпределителни табла за промишлени, търговски и големи жилищни системи.
• Защитава веригите от претоварване, късо съединение и токове на повреда.
• Осигурява надеждна работа на оборудване надолу по веригата като двигатели, трансформатори и големи уреди.

Регулируема ли е настройката за изключване 400A?

• Да, MCCB разполага с термично-магнитен изключвател с регулируеми настройки.
• Позволява персонализиране въз основа на вида на товара и изискванията за безопасност.
• Помага за предотвратяване на неприятно спъване, като същевременно поддържа ефективна защита.

Каква е разликата между 3P и 4P 400A MCCB?

• 3P MCCB: Защитава трифазни вериги, оставяйки неутралната линия непрекъсната.
• 4P MCCB: Защитава трифазни вериги плюс неутралната линия, като предлага пълно изключване.
• Изборът зависи от системните изисквания и стандартите за безопасност.

Какъв размер на кабела трябва да използвам за 400A MCCB?

• Размерът на кабела зависи от вида на инсталацията, изолационния материал и допустимия спад на напрежението.
• Обикновено 400A MCCB са сдвоени с кабели с медни проводници от 120 mm² до 185 mm².
• Консултирайте се с Pugao Electric за точни препоръки въз основа на конкретни условия на проекта.

Колко често трябва да се тества 400A MCCB?

• Препоръчва се периодична проверка, обикновено на всеки 6–12 месеца за критични системи.
• Тествайте за механична работа, реакция на изключване и цялост на връзката.
• Гарантира, че електрическият автоматичен прекъсвач 400A AC в лята кутия поддържа надеждна защита през целия си експлоатационен живот.
