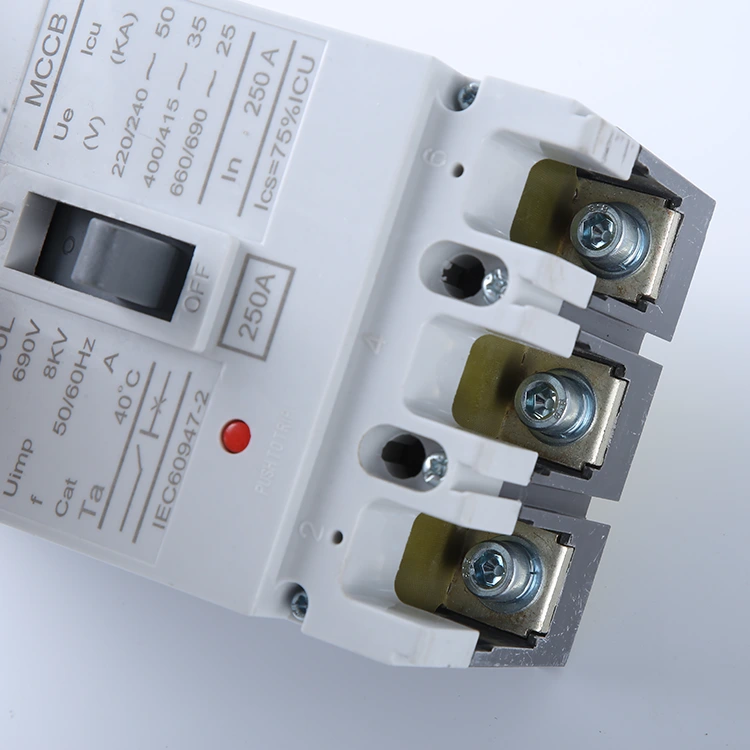

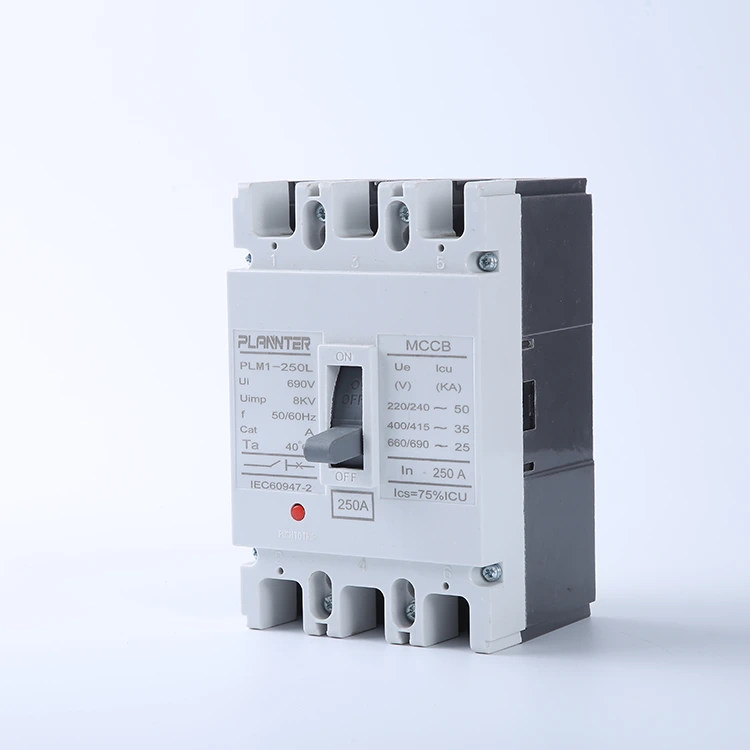

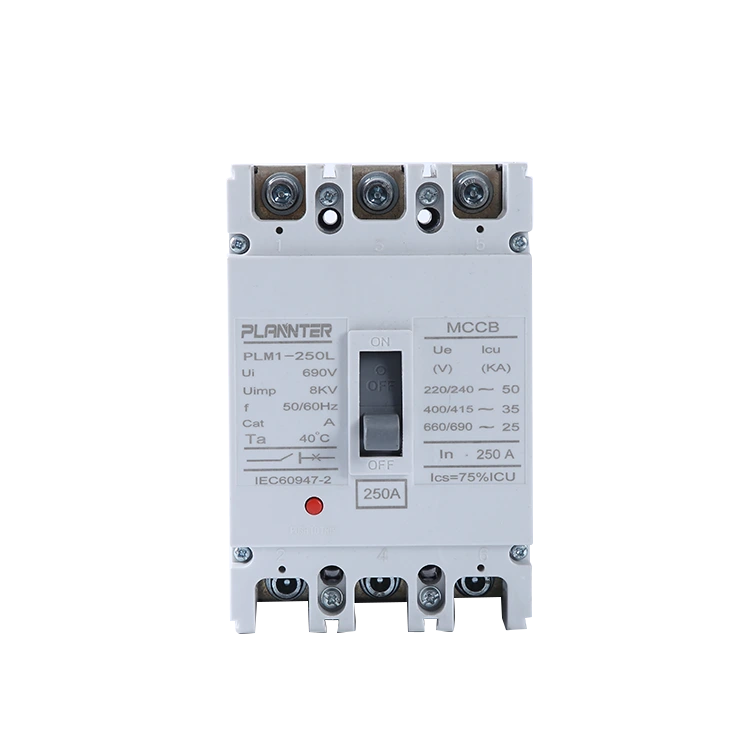

AC прекъсвач за високо напрежение в лят корпус

АнAC прекъсвач за високо напрежение в лят корпусе здраво устройство за защита на веригата, проектирано да се справя с високи токови натоварвания и екстремни ситуации на късо съединение. Той служи като "последна защита" за вашата енергийна система, осигурявайки прекъсване дори при тежки условия на повреда.

Изработени от устойчиви на дъга и удар материали, тези прекъсвачи осигуряват стабилна производителност, което ги прави надеждното ядро ​​в шкафовете за управление на мощността за операции в голям мащаб.

Основни характеристики и спецификации

Обхват на напрежението

Номинално работно напрежение:AC 400V/690V; Автоматичният прекъсвач за променлив ток с високо напрежение е подходящ за индустриални приложения за разпределение на високо напрежение и поддържа трифазни, трипроводни системи.

Изолационни характеристики:Разполага с издържано напрежение от мощност 3000V и издържано напрежение от 8kV импулс, осигурявайки безопасност на изолацията в среди с високо напрежение.

Капацитет на прекъсване

Ultimate Short-Circuit BrКапацитет за изяждане:Icu достига до 65kA–100kA, което позволява бързо прекъсване на веригата по време на екстремни повреди на късо съединение, за да служи като последна линия на защита на системата.

Капацитет на прекъсване на услугата при късо съединение:Ics ≥ 50kA, което позволява на устройството да остане работещо дори след множество прекъсвания на повреда, като по този начин намалява разходите за поддръжка.

Текущи рейтинги

Номинален ток:Покрива диапазон от 250A–1600A, като поддържа стандартни спецификации като 250A, 400A, 630A, 800A, 1000A, 1250A и 1600A, за да отговори на различни изисквания за натоварване.

Регулируеми настройки за пътуване:Разполага с обхват на термично задействане от 80%–100% In и обхват на магнитно задействане от 4–10 In, което позволява селективна защита за предотвратяване на неприятно изключване.

Условия на работа

Околна температура:-25°C до +70°C, способни да издържат на екстремни температурни колебания в индустриална среда.

Метод на монтаж:Фиксиран или изтеглящ се тип; поддържа хоризонтални/вертикални връзки на шини и е съвместим със стандартните монтажни размери на разпределителен шкаф.

Клас на защита:IP20 (за монтаж в шкаф); корпусът е изработен от устойчива на висока температура и удароустойчива инженерна пластмаса и отговаря на стандарта IEC 60947-2.

Ключови разлики: прекъсвачи за ниско напрежение срещу високо напрежение

Разбирането на разликата между защитата от ниско напрежение (LV) и защита от високо напрежение (HV) е от решаващо значение за избора на правилното оборудване за вашата електроразпределителна система. Ето как се сравняват:

Прекъсвачи за ниско напрежение (НН).

• Диапазон на напрежението:Обикновено се оценява за системи до **1000V AC**. Общите рейтинги включват 240V и 400V за жилищна и лека търговска употреба.
• Приложения:Широко използван в битови разпределителни табла, малки търговски сгради и защита на крайна верига (осветление, контакти).
• Размер и сложност:Като цяло компактен (напр. MCB) и по-опростен дизайн, фокусиран върху основна защита от претоварване и късо съединение без сложни системи за контрол на дъгата.

Прекъсвачи за високо напрежение (HV).

• Диапазон на напрежението:Проектиран за системи със средно до високо напрежение, често вариращи от **3,3 kV до 72,5 kV** или по-високи.
• Дъгово гасене:Тъй като високото напрежение създава мощни дъги, тези прекъсвачи (като нашияAC прекъсвач за високо напрежение в лят корпус) изискват усъвършенствани технологии за гасене на дъгата, като вакуумни бутилки, газ SF6 или специализирани решетки, за безопасно прекъсване на тока.
• Приложения:От съществено значение за тежки промишлени предприятия, електроцентрали, големи трансформатори и главни разпределителни захранващи устройства, където надеждността е критична.
• Защита:Често оборудвани със сложни електронни задействащи устройства за прецизна селективна координация и възможности за дистанционно управление.

Какви са видовете прекъсвачи за високо напрежение?

Прекъсвачите за високо напрежение се категоризират според средата, която използват за гасене на електрическата дъга. Изборът на правилния тип е от съществено значение за безопасността и ефективността на системата.

Вакуумен прекъсвач (VCB)

• Принцип:Използва вакуум (налягане < 10⁻⁴ Pa) като дъгогасителна и изолираща среда. Липсата на газови молекули прави изключително трудно поддържането на дъгата.
• Ключови характеристики:Компактен размер, дълъг експлоатационен живот и работа без поддръжка. Те са екологични, тъй като не използват газ или петрол.
• Приложение:Доминиращ в приложения за разпределителни уредби със средно напрежение (до 40,5 kV).

SF6 прекъсвач

• Принцип:Използва газ серен хексафлуорид (SF6), който има изолационна якост ~2,5x от тази на въздуха и способност за гасене на дъгата ~100x по-добра от въздуха.
• Ключови характеристики:Отлично представяне в преносни мрежи с високо напрежение (HV) и свръхвисоко напрежение (EHV). Те са надеждни, но изискват строго запечатване, за да се предотврати изтичане на газ.
• Приложение:Широко използван в подстанции и външни високоволтови преносни линии (над 72,5kV).

Прекъсвач с въздушна струя

• Принцип:Използва струя сгъстен въздух под високо налягане, за да издуха дъгата, като я охлажда и изгасва бързо.
• Ключови характеристики:Бърза работа и пожаробезопасен (без масло). Те обаче са шумни и изискват сложна система с въздушен компресор.
• Приложение:Исторически се използва за системи с много високо напрежение (EHV), въпреки че до голяма степен е заменен от SF6 и VCB в съвременните мрежи.

Къде се побира променливотоковият MCCB за високо напрежение?

Докато прекъсвачите VCB и SF6 се справят с напрежението на ниво предаване, тоMCCB за високо напрежение ACе проектиран за индустриално разпределение на средно напрежение (напр. 690V до 3,6kV). Той преодолява празнината между стандартните прекъсвачи за ниско напрежение и масивната комутационна апаратура за високо напрежение, предлагайки стабилна защита за тежки машини и захранващи центрове.

ЧЗВ

Какво е номиналното напрежение (Un)?

Номиналното работно напрежение (Un) за нашияMCCB за високо напрежение ACобикновено варира до **690V AC**. Тази оценка гарантира, че прекъсвачът може безопасно да работи и изолира вериги в промишлени среди с високо напрежение, като големи центрове за захранване и тежки машини.

Мога ли да използвам стандартен MCCB за първична страна на трансформатора?

Да, но изисква внимателен подбор. Прекъсвачът трябва да се справя с пусковия ток на трансформатора без неприятно изключване. НашитеMCCB за високо напрежение ACсерията разполага с регулируеми настройки за магнитно задействане (напр. 4–10 пъти In), което ви позволява да зададете прага достатъчно високо, за да толерирате пускови токове, като същевременно осигурявате защита от късо съединение.

Какъв е типичният обхват на тока?

Прекъсвачите с формован корпус за високо напрежение обикновено покриват нуждите от по-висок ампераж в сравнение със стандартните миниатюрни прекъсвачи. Нашата гама обикновено обхваща от250A до 2500A, което ги прави подходящи за главни разпределителни захранващи устройства и големи промишлени товари.

Как се различават от предпазителите?

• Възможност за нулиране:За разлика от предпазителите, които трябва да се сменят след повреда, MCCB може да се нулира след изключване.
• Регулируемост:MCCB позволяват регулируеми настройки на задействане (термични и магнитни), предлагайки прецизна координация на защитата, която фиксираните предпазители не могат да осигурят.
• Превключване:MCCB може да служи като ръчен превключвател за изключване на захранването за поддръжка.

Какво се случва, ако използвам AC прекъсвач на DC система?

Не правете товаAC прекъсвачите разчитат на променлив ток, пресичащ нулата, за да изгаси електрическата дъга. Постоянният ток не преминава през нулата, което означава, че дъгата няма да изгасне и може да причини пожар или експлозия. Трябва да използвате прекъсвач, специално предназначен за DC приложения.

Как безопасно да смените MCCB за високо напрежение?

Безопасността е от първостепенно значение. Следвайте тези стъпки:

1. Изключете захранването:Изключете захранването нагоре и проверете нулевото напрежение.
2. Блокиране/маркиране:Приложете блокиращи устройства, за да предотвратите случайно повторно включване.
3. Прекъсване на връзката:Отстранете линейните и товарните кабели (и неутрални, ако е приложимо).
4. Замени:Демонтирайте старото устройство и инсталирайте новотоAC прекъсвач за високо напрежение в лят корпус, като се гарантира, че всички връзки са затегнати според спецификациите на производителя.
