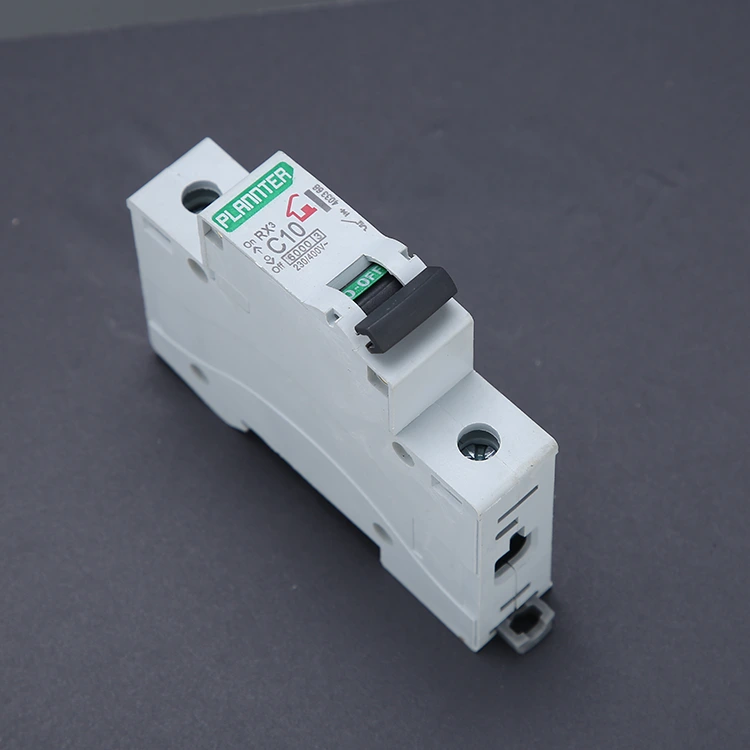

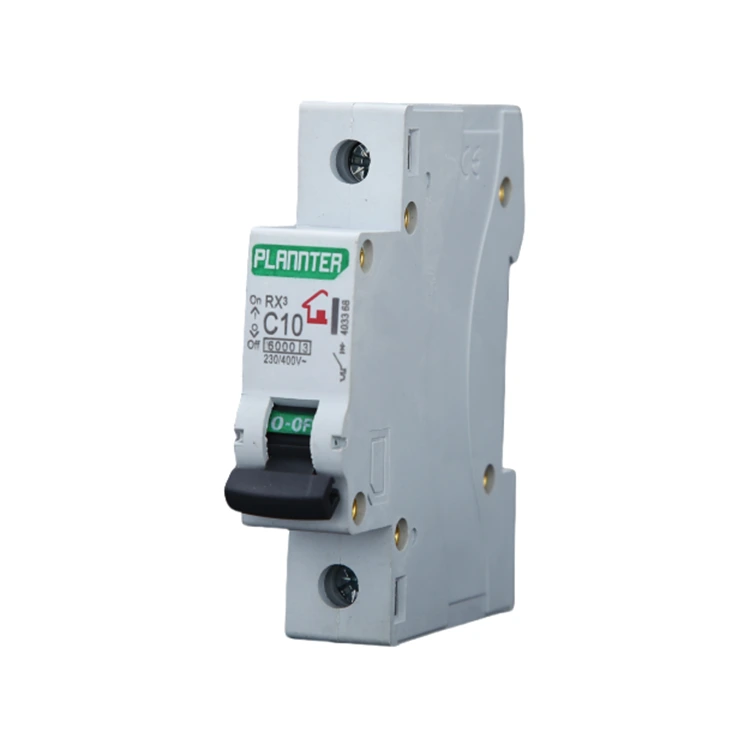

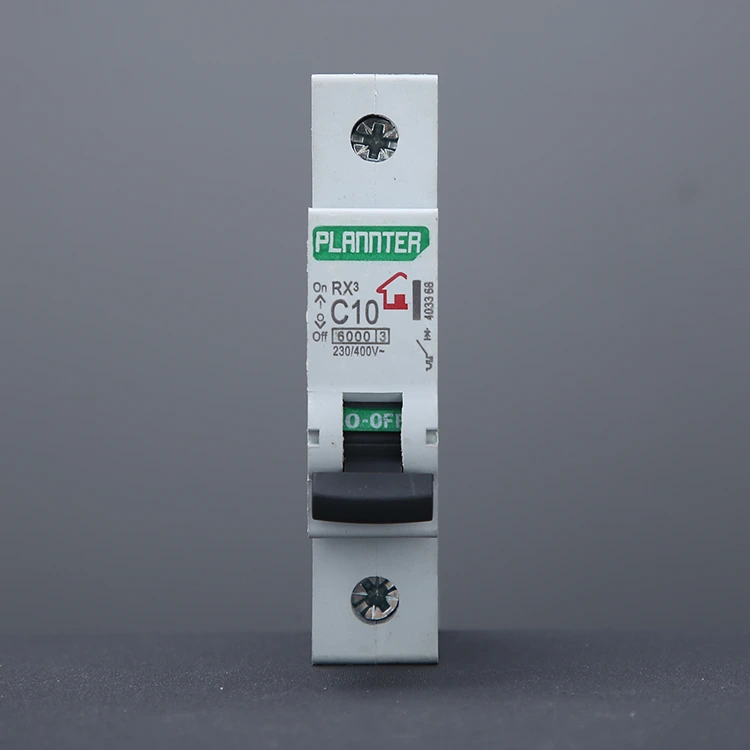

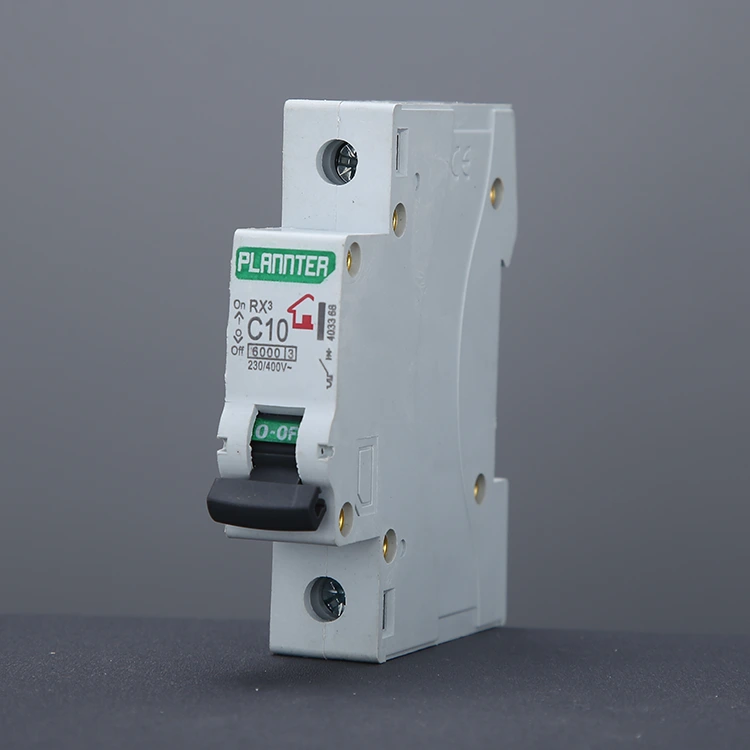

Прекъсвач с въздушен превключвател

PUGAO (Plannter Electric) е професионален производител и доставчик в Китай. Обемът на нашия прекъсвач с въздушен превключвател (MCB) е само 1/3 от традиционните продукти (стандартна 1P ширина 18 mm), поддържа монтаж на релса, времето за смяна може да се контролира в рамките на 2 минути, а прозрачната обвивка е удобна за отстраняване на неизправности. Ефективност на безопасност, с двойна защита при термично освобождаване при претоварване и магнитно освобождаване при късо съединение, технологията за гасене на дъгата може да издържи напрежение на възстановяване от 400 V, време за гасене на дъгата <0,1 секунди.

Широка адаптивност, прекъсвачът с въздушен превключвател е подходящ за среда от -5°C до 40°C. Икономическите предимства се демонстрират чрез продължителност на живота от 10 000 операции при 40% по-ниска цена от системите с предпазители. Приложенията включват защита на битови и промишлени вериги, където изборът трябва да се фокусира върху номинален ток (6A-125A), капацитет на прекъсване (6kA за битови, ≥10kA за индустриални).

Какво представлява прекъсвачът на въздушната верига?

Прекъсвачът с въздушен превключвател е устройство за защита на веригата, което използва въздух като средство за гасене на дъгата. Той е проектиран да прекъсва автоматично захранването в случай на претоварване или късо съединение, като по този начин гарантира безопасността както на окабеляването, така и на оборудването.

Когато превключвателят прекъсне потока на силен ток, между контактите се образува интензивна електрическа дъга с висока температура. Ако тази дъга не бъде изгасена незабавно, тя може да изгори превключвателя или дори да предизвика пожар.

Въздушният превключвател разполага със специално проектирана вътрешна дъгогасителна камера. Когато се генерира дъга, тя се задвижва в тази камера, където се сегментира на множество по-малки дъги и бързо се охлажда от околния въздух, което води до изгасване на дъгата.

Приложение

1. Защита на домакински уреди: миниатюрните прекъсвачи се използват широко в климатици, перални машини и други домашни уреди, за да осигурят безопасност на домакинското електричество. Защитете оборудването и личната безопасност.

2. Индустриални приложения: Прекъсвачите с въздушен превключвател са много важни в индустриалната автоматизация, енергийните системи и комуникационното оборудване, защитата от претоварване и късо съединение, която може да осигури стабилна работа дори в сложни електрически системи.

Предимство

Добри показатели за безопасност: PUGAO разполага със собствен технически екип и използва усъвършенствана електронна технология за управление, която има функция за супер безопасност и може автоматично да прекъсне захранването, когато електричеството е ненормално, като по този начин ефективно предотвратява пожар и други аварии.

Лесен монтаж и поддръжка: компактен и удобен, независимо дали инсталирате ново оборудване или основен ремонт на вериги, той е лесен и бърз за ежедневна поддръжка и подмяна.

Силна приложимост: Прекъсвачите с въздушен превключвател могат да бъдат персонализирани според нуждите на различни електрически системи, включително спецификационни параметри, марки и др.

Препоръки за употреба

1. Изберете правилния номинален ток

Номиналният ток на прекъсвача на въздушната верига трябва да бъде ≥ 1,2 до 1,5 пъти действителния ток на натоварване. Изборът на твърде нисък рейтинг може да доведе до често изключване, докато изборът на твърде висок компрометира чувствителността на защитата. Моля, предоставете конкретни подробности за вашия проект и PUGAO ще оцени вашите изисквания и ще препоръча подходящо решение.

2. Изберете подходящата крива на изключване въз основа на натоварването

Тип B: Осветителни и резистивни натоварвания

Тип C: Оборудване с общо предназначение, електрически контакти и малки двигатели

Тип D: Оборудване с високи пускови токове и големи двигатели

Ако не сте сигурни, дайте приоритет на избора на C-кривата, тъй като тя предлага най-голяма гъвкавост.

3. Правилна инсталация

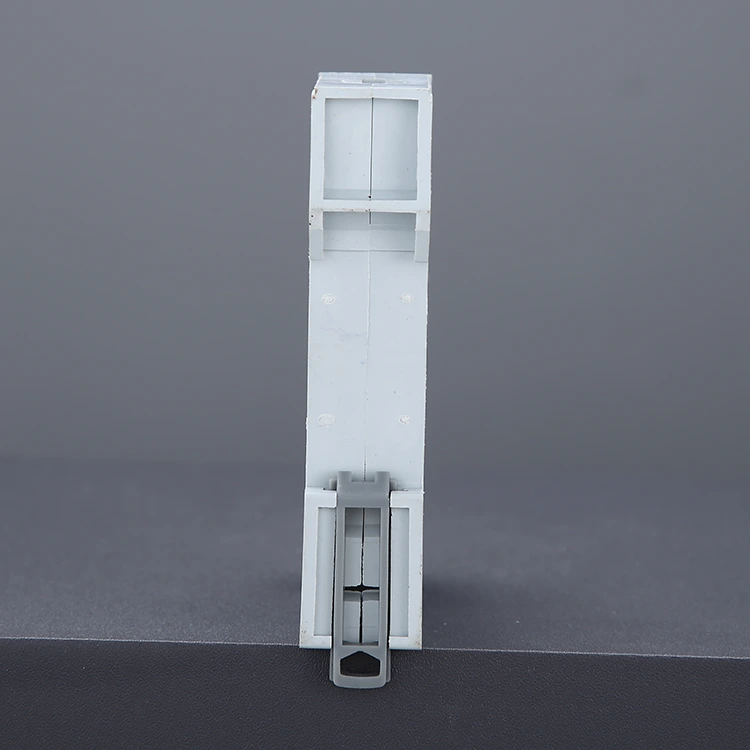

Когато инсталирате ACB, той трябва да бъде монтиран на стандартна DIN шина. Клемите на окабеляването трябва да бъдат здраво затегнати, за да се предотврати разхлабване и последващо прегряване. Използвайте проводници, които отговарят на посочените изисквания за габарит (напр. за номинален ток 32 A се препоръчва напречно сечение на проводника ≥ 4 mm²).

Препоръчителна среда за инсталиране: Инсталирайте в суха, добре вентилирана разпределителна кутия. Избягвайте излагане на високи температури, влажност или корозивни среди; ако е необходимо, монтирайте допълнителен защитен корпус.

4. Избягвайте продължителна работа при пълно натоварване

Препоръчва се действителният работен ток да се поддържа в рамките на 70%–80% от номиналната стойност. Продължителната работа при пълно натоварване може да доведе до прекомерно повишаване на температурата и съкращаване на експлоатационния живот.

Често срещани неизправности и отстраняване на неизправности

Неизправностите в прекъсвачите с въздушен превключвател обикновено произтичат от претоварване, лошо окабеляване или неправилен избор на продукт. Чрез осигуряване на правилен избор на продукт, правилна инсталация и редовни проверки, над 90% от потенциалните проблеми могат да бъдат ефективно избегнати.

Заедно с доставката на вашия продукт, ние предоставяме изчерпателни препоръки относно инсталирането, използването и поддръжката; Следният списък с често срещани проблеми служи като полезна справка.

1. Често спъване

Симптом: След работа с уреди с висока мощност за определен период от време, прекъсвачът се изключва автоматично и превключвателят се усеща забележимо топъл на допир.

Причини:

Прекомерно натоварване: Общият ток, консумиран от уредите, работещи във веригата, надвишава номиналния токов капацитет на прекъсвача.

Висока околна температура: Лошото разсейване на топлината в разпределителната кутия причинява преждевременно задействане на вътрешните термочувствителни компоненти на прекъсвача.

Решение: Намалете броя на уредите с висока мощност, свързани към една и съща верига, за да разпределите натоварването.

Ако товарът наистина е необходим и съществуващите спецификации на окабеляването го позволяват, надстройте до прекъсвач с по-висок номинален ток.

2. Моментално изключване

Симптом: Веднага след затваряне на прекъсвача или включване на конкретен уред, прекъсвачът се изключва мигновено - често придружен от силен удар или видима искра.

Причини:

Късо съединение в линията: Проводникът под напрежение е влязъл в пряк контакт с неутралния проводник.

Повреден уред: Възникнала е вътрешна електрическа повреда или късо съединение в един от свързаните уреди.

Решение: Не се опитвайте да затваряте насилствено прекъсвача многократно. Изключете всички уреди, свързани към тази конкретна верига, след което опитайте отново да затворите прекъсвача.

Ако прекъсвачът вече не се изключва, това показва, че един от уредите е дефектен; ако продължи да прекъсва, това предполага, че кабелите, вградени в стената, са повредени, което изисква проверка от професионален електротехник.

3. Лостът за превключване не се нулира

Симптом: След препъване лостът за превключване се чувства разхлабен или отпуснат; когато се натисне в положение "ON", той незабавно се връща в положение "OFF".

Причини:

Повредата не е изчистена: В рамките на линията все още съществува късо съединение или сериозно претоварване; механизмът за "свободно изключване" на прекъсвача се включва, за да осигури защита.

Повреда на вътрешния механизъм: След екстремно късо съединение вътрешните контакти може да са заварени заедно или механичните пружини да са претърпели повреда от умора.

Решение: Първо проверете дали бутонът за нулиране на устройството за остатъчен ток (RCD) не е успял да изскочи.

Ако не можете да затворите прекъсвача дори след като изключите външни повреди, това означава, че самият прекъсвач е повреден и трябва да бъде сменен.

4. Прегряване на терминала или обезцветяване на корпуса

Симптом: Открива се миризма на изгоряло или пластмасовият корпус около кабелните клеми на прекъсвача изглежда пожълтял или почернял.

Причини:

Разхлабени връзки: Това представлява най-опасната опасност. Неправилното затягане на винтовете увеличава контактното съпротивление, генерирайки екстремна топлина.

Несъответстващ диаметър на кабела: Използването на твърде тънки проводници води до пренос на топлина директно към прекъсвача.

Решение: Незабавно прекъснете захранването! Отрежете изгорелите краища на проводниците, отстранете отново изолацията и затегнете здраво винтовете. Ако корпусът на прекъсвача се е деформирал поради топлина, целият модул трябва да се смени.

5. Отличителен бръмчащ звук по време на работа

Симптом: Докато работи, прекъсвачът издава слаб, но продължителен електромагнитен бръмчащ звук (характерен за променлив ток).

Причини:

Вибрация на електромагнитния механизъм: Вътрешната електромагнитна арматура е неравна или в механизма са влезли чужди предмети.

Натоварване с висок ток: Когато работи почти на пълен капацитет, силите на магнитното поле карат вътрешните компоненти да резонират леко.

Решение: Много слабият бръмчещ звук обикновено е нормален. Въпреки това, ако звукът е силен или интензивен - особено ако е придружен от прегряване - това показва, че вътрешните компоненти стареят; препоръчва се подмяна на модула.
