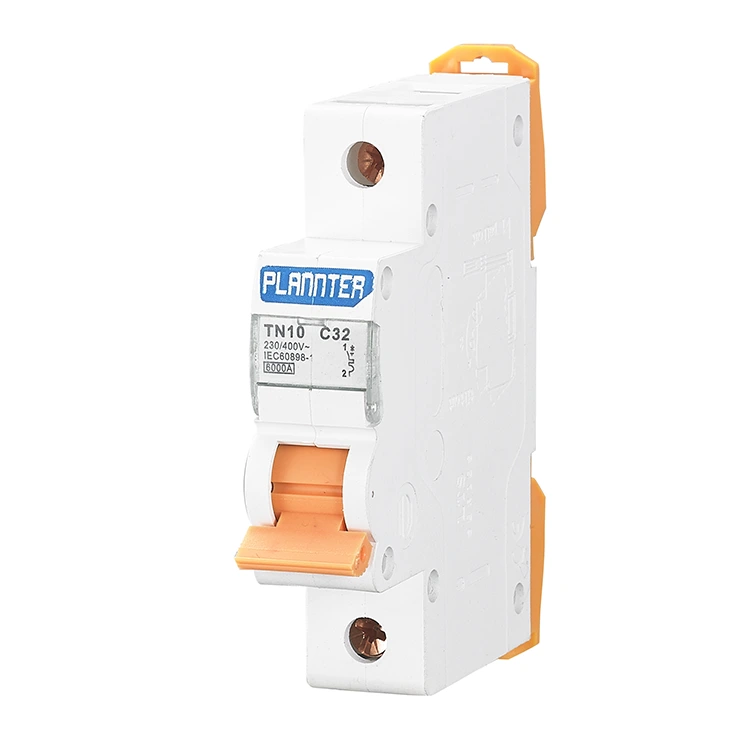

Автоматични прекъсвачи за защита от късо съединение

Прекъсвачите за защита от късо съединение са разпределителни уреди за ниско напрежение. Той е оборудван с устройство за гасене на дъга, което ефективно защитава веригата. В домашна и индустриална среда прекъсвачите играят подобна роля на комбинацията от електрически компоненти като ножови превключватели, предпазители и термични релета, за да осигурят безопасна работа на веригите.

Принцип на работа

Вътрешно прекъсвачът разполага с два основни защитни механизма: биметална лента, предназначена за справяне с постепенно претоварване, и електромагнитна намотка, предназначена за справяне с къси съединения. За да осигури автоматично прекъсване на връзката на веригата в рамките на няколко милисекунди, устройството изпълнява следната оперативна последователност, когато се задейства:

Моментално засичане: Когато възникне късо съединение, през бобината, разположена вътре в прекъсвача, протича огромен ток.

Генериране на магнитна сила: В съответствие с принципите на електромагнитната индукция, този изключително висок ток незабавно генерира изключително мощно магнитно поле.

Механично въздействие: Силата, генерирана от това магнитно поле, действа като тежък чук, доставяйки мигновен удар върху изключващия механизъм.

Бързо прекъсване на връзката: Електрическите контакти се отварят принудително в рамките на милисекунди, рязко прекъсвайки токовия поток и по този начин предотвратявайки разтопяването на кабелите поради екстремна топлина или запалване.

Видове полюси на прекъсвачи

1. Еднополюсни прекъсвачи: Автоматичните прекъсвачи за защита от късо съединение имат само един превключващ контакт и се използват главно за еднофазни вериги, като осветителни вериги или контакти в дома.

2. Двуполюсни прекъсвачи: двуполюсните прекъсвачи имат два превключващи контакта за управление на фазовия и нулевия проводник. Двуполюсните прекъсвачи обикновено се използват в сценарии, при които както фазовите, така и неутралните проводници трябва да се управляват едновременно, като например управление на двигателя или двуфазни захранващи системи.

3. 3-полюсни прекъсвачи: 3-полюсните прекъсвачи имат три превключващи контакта, които управляват три отделни фазови проводника, като търговско и промишлено оборудване, което изисква едновременно управление на три отделни електропровода, за да се осигури безопасно и балансирано разпределение на товара.

Предимства

1. Този автоматичен прекъсвач за защита от късо съединение използва стандартния метод за монтиране на 35 mm DIN шина и използва високопрецизен магнитно-термичен механизъм за двойно освобождаване, за да се справи с мигновен пусков ток;

2. Подобрен дизайн на изолационната система за предотвратяване на стареенето на изолацията, причинено от дълготраен топлинен стрес;

3. Номинално изолационно напрежение до AC400V, със защита от пренапрежение, подходящо за фотоволтаично производство на електроенергия и сложна електроразпределителна мрежа;

4. Опции за номинален ток от 6A до 63A, компактен и модулен дизайн, за да отговорят на жилищното осветление, контакти, двигатели, фотоволтаични системи и други различни сценарии на натоварване.

5. Продуктът поддържа OEM/ODM услуга, която отговаря на търсенето на задгранична дистрибуция и персонализиране на марката. Фабриката PUGAO (Plannter Electric) е преминала международно сертифициране на системата за качество ISO9001.

Сценарии за приложение

Прекъсвачите на PUGAO за защита от късо съединение се използват в жилищни, търговски и промишлени енергийни системи, осигурявайки надеждна защита за голямо разнообразие от настройки.

1. Жилищни електроразпределителни системи

Използва се във вериги за осветление, електрически контакти и домакински уреди; в случай на късо съединение, причинено от остаряло окабеляване или неизправност на уреда, те бързо прекъсват захранването, за да предотвратят изгаряне на проводника или избухване на пожар.

2. Енергийни системи за търговски сгради

Нашите прекъсвачи са подходящи за електроразпределителни системи в търговски обекти като търговски центрове, офис сгради и хотели. Приложени както към главните, така и към разклонителните вериги, те предотвратяват късите съединения да причинят масови прекъсвания на електрозахранването или повреда на оборудването.

3. Промишлено оборудване и производствени линии

Внедрени в различни видове промишлени машини, електрически двигатели и автоматизирани производствени линии; те бързо прекъсват захранването в случай на повреда на оборудването или аномалии в окабеляването, като по този начин предотвратяват повреда на оборудването и прекъсвания на производството, като същевременно намаляват разходите за поддръжка и рисковете от престой.

4. Електроразпределителни шкафове и системи за управление

Може да се инсталира в разпределителни шкафове и контролни панели, за да служи като основни защитни компоненти, осигуряващи централизирана защита от късо съединение за множество вериги. Те обикновено се използват в инженерни проекти и интегрирани сглобки на електрическо оборудване.

5. Среди с висок ток на късо съединение

За вериги, разположени в близост до трансформатори или източници на захранване - или в други области, характеризиращи се с високи нива на ток на късо съединение - където се изискват прекъсвачи с висок капацитет на прекъсване, този продукт служи като идеален избор.

ЧЗВ

В: Защитата от късо съединение и защитата от претоварване едно и също нещо ли са?

О: Не. Въпреки че обикновено са интегрирани в един и същ прекъсвач, те работят на различни принципи. Защитата от претоварване предпазва от продължителни прекомерни натоварвания, разчитайки на акумулирането на топлина; защитата от късо съединение предпазва от мигновени токове с висок магнитуд, разчитайки на силите на магнитно привличане.

Въпрос: Защо някои прекъсвачи имат номинален ток 6kA, докато други са оценени на 15kA?

О: Това показва капацитета на прекъсване. Номинален ток от 6 kA означава, че максималният ток на късо съединение, който може безопасно да прекъсне, е 6000 ампера. Ако действителният ток на късо съединение надвиши тази стойност, прекъсвачът може да експлодира. Места с по-голям капацитет на трансформатора изискват прекъсвачи с по-висок капацитет на прекъсване; преди избора, моля, позволете на PUGAO да ви предостави професионални препоръки или персонализирано дизайнерско решение.

В: Мога ли да почистя прекъсвача? Как да процедирам?

О: Да, но трябва да се уверите, че захранването е напълно изключено преди това.

Моля, използвайте суха кърпа, за да избършете праха от корпуса, като внимавате да предотвратите навлизането на частици прах в дъгогасителната камера.

Строго забранено: Не използвайте химически разтворители или вода за почистване на пластмасовия корпус, тъй като това може да компрометира работата на огнезащитните материали или да причини вътрешно късо съединение.
