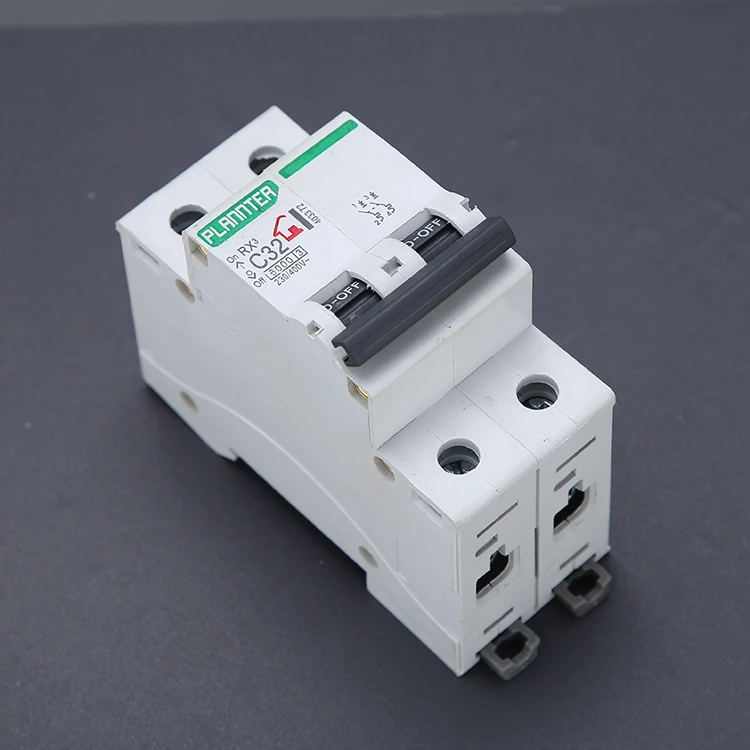

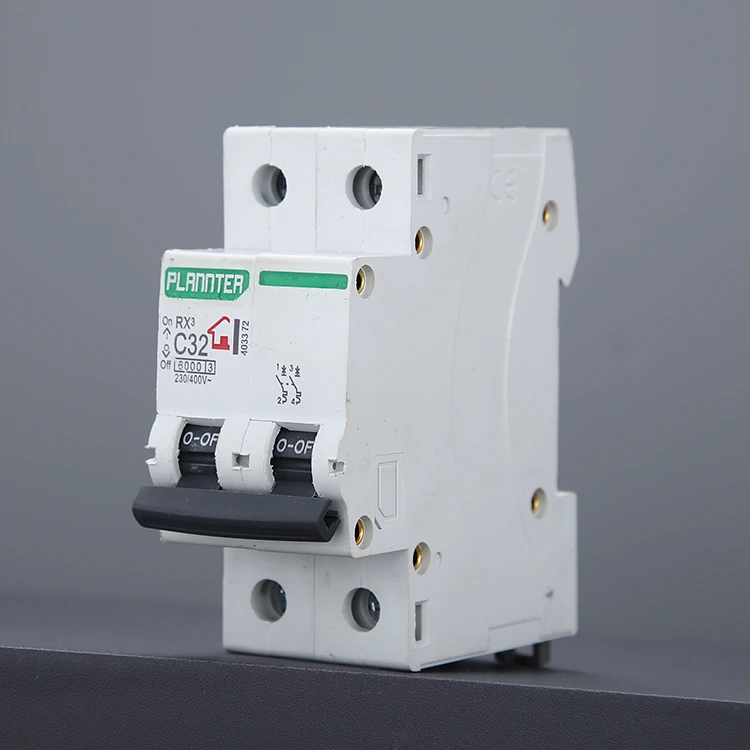

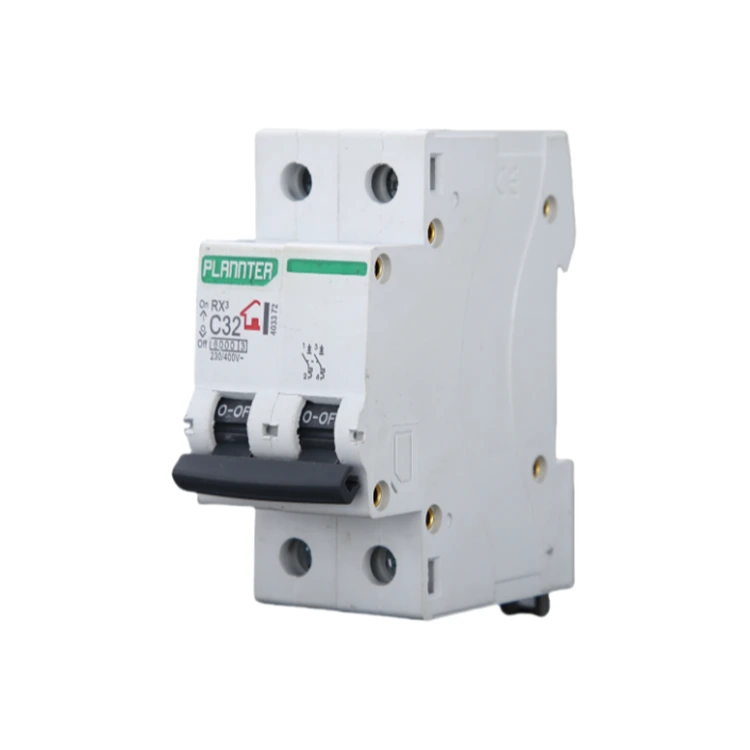

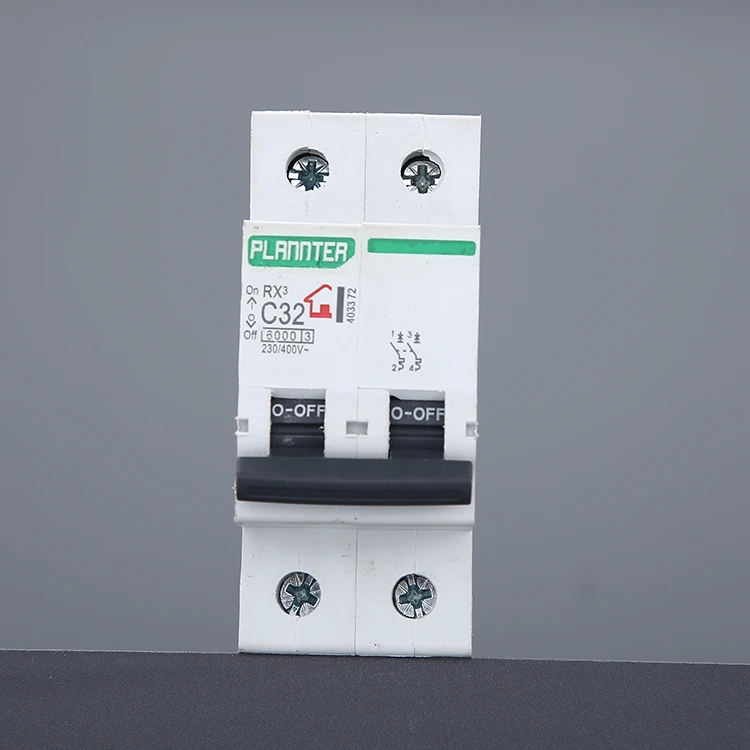

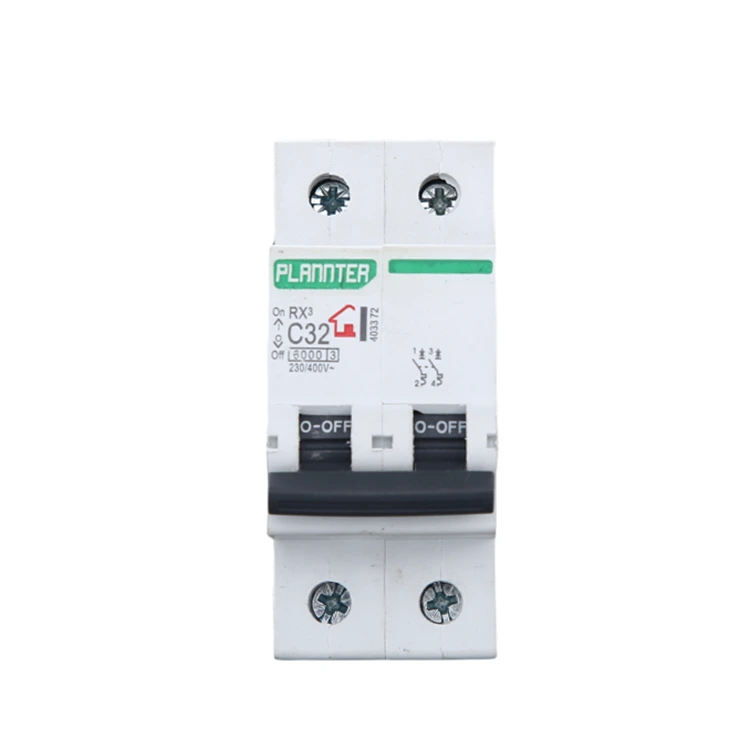

DZ47 Прекъсвач с въздушен превключвател

Висококачественият прекъсвач с въздушен превключвател DZ47 се предлага от фабриката PUGAO (Plannter Electric), е вид устройство за електрическа защита, използвано в променливотокови вериги, с два независими полюса, способни да прекъсват пожарния проводник и нулевия проводник във веригата едновременно. Той следи текущата промяна във веригата в реално време чрез вградения термомагнитен механизъм за отстраняване или електронен механизъм за отстраняване и когато веригата е претоварена, късо съединение и други необичайни условия, DZ47 Air-Switch прекъсвач може да бъде бързо и автоматично изключен, за да прекъсне захранването, избягвайки повреда на оборудването, пожар във веригата и други инциденти, свързани с безопасността. Продуктите, произведени от PUGAO, стриктно отговарят на CE, CCC и ISO9001 сертификати.

Принцип на работа

Прекъсвачът DZ47 Air-Switch е високо стандартизиран продукт. Зрелият производствен процес и усъвършенстваната технология на PUGAO използват три основни принципа на работа: термично задействане, магнитно задействане и гасене на въздушна дъга. Нашите продукти осигуряват надеждна защита за хиляди електрически системи по целия свят.

1. Термално пътуване

Прекъсвачът съдържа биметална лента, съставена от два метала с различни коефициенти на топлинно разширение. Когато токът на веригата превиши номиналната стойност, но все още не е достигнал нивото на късо съединение, топлината, генерирана от тока, кара биметалната лента да се огъне на една страна.

След като се огъне до предварително зададен ъгъл, той задейства механична връзка, което кара прекъсвача да се задейства. Възползвайки се от 14 години натрупан опит в калибрирането, нашата биметална лента е изработена от материал с висока чистота, което води до чувствителна и последователна реакция на текущите колебания.

2. Магнитно пътуване

Прекъсвачът съдържа електромагнитна бобина. Когато възникне късо съединение, токът моментално нараства до няколко пъти или дори десетки пъти над нормалната стойност. Този огромен ток генерира мощно магнитно поле в намотката, незабавно привличайки котвата на електромагнита като бутало.

Арматурата въздейства директно върху изключващия механизъм, постигайки моментално прекъсване на захранването на ниво милисекунда.

Нашата фабрика използва мед с висока проводимост и напълно автоматизиран процес на точково заваряване, за да се гарантира, че механизмът няма да задръсти или да се повреди при въздействие на високочестотен ток.

3. Дъгогасителна система

В момента, в който контактите се разделят, токът с високо напрежение разрушава въздуха, генерирайки високотемпературна дъга, която се изтегля в специално проектирана дъгогасителна камера. Множество слоеве метални решетки разделят дъгата на няколко малки сегмента, бързо я охлаждат и гасят, за да предотвратят изгаряне на контактите.

Нашата серия DZ47 оптимизира плътността на подреждането на дъгогасителната решетка, като ефективно защитава вътрешните компоненти дори при условия на чести изключвания.

Технически предимства

Прекъсвачът DZ47 Air-Switch на PUGAO използва високопроизводителна термомагнитна технология за разединяване, за да осигури точна и надеждна работа при различни сложни работни условия. Продуктът има следните основни предимства:

Висок капацитет на прекъсване: стандартният модел има капацитет на прекъсване до 6kA, което отговаря на изискванията за защита от късо съединение на градските електрически мрежи и индустриални среди.

Широка приложимост на напрежението: поддържа система AC 230/400V, силна съвместимост, приложима към различни национални и регионални стандарти за електропреносна мрежа.

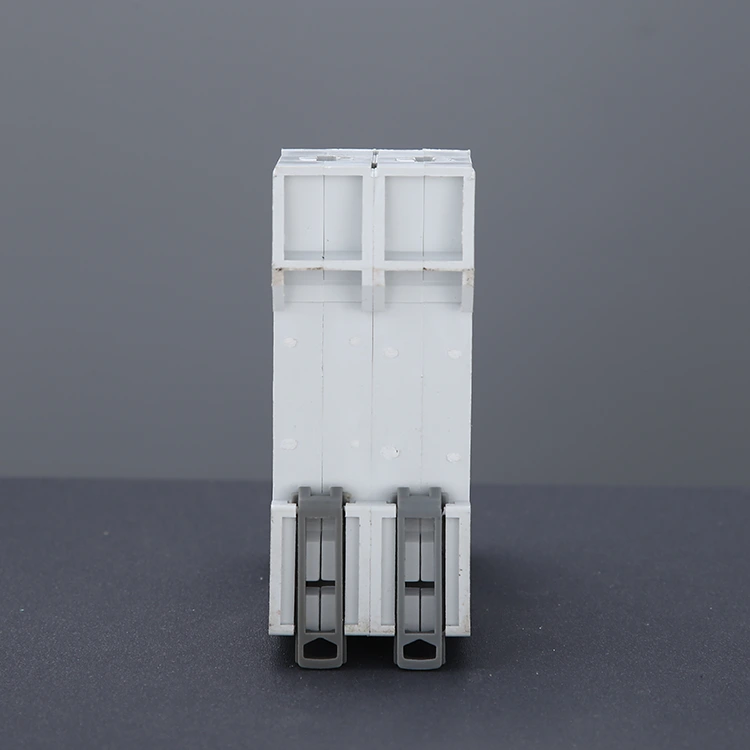

Модулен дизайн: компактен размер, поддържащ монтаж на DIN шина, лесен за интегриране във всички видове разпределителни кутии и контролни шкафове.

Силна способност за гасене на дъгата: Прекъсвачът с въздушен превключвател DZ47 възприема структурата, съчетаваща многослоен керамичен дистанционер и метална дъгогасителна решетка, която ефективно потиска дъгата и удължава експлоатационния живот.

Дълъг механичен живот: след строги тестове, механичният експлоатационен живот е до повече от 10 000 пъти.

ЧЗВ

Въпрос: Могат ли прекъсвачите от серията DZ47 да се използват в системи с постоянен ток?

A: Не. Серията DZ47 е въздушен превключвател, проектиран специално за AC. Променливият ток (AC) има характеристика на преминаване през нулата и неговата вътрешна дъгогасителна решетка ефективно гаси дъгите.

Постоянният ток (DC) няма характеристика на преминаване през нулата. Използването на AC прекъсвач може да доведе до незагасени дъги, потенциално причиняващи пожар. Ако имате нужда от соларна или батерийна система, моля, свържете се с нас за конкретни спецификации на DC прекъсвачи.

Въпрос: Как да избера между трите различни криви на изключване (B, C и D)?

О: Изборът зависи от вашия тип товар:

Тип B (3-5In): Подходящ за товари с нисък пусков ток, като чисто резистивни нагреватели и компютърно оборудване.

Тип C (5-10In): Най-често срещаната спецификация, подходяща за осветителни тела, общи домакински уреди и търговско разпределение на енергия.

Тип D (10-14In): Подходящ за оборудване с изключително високи стартови токове, като малки двигатели, компресори или индустриални трансформатори.

Pugao разполага с професионален технически екип, който може да предостави точен съвет за избор въз основа на вашите инженерни чертежи. Свържете се с нас, за да изпратим вашите изисквания и да получите безплатна оферта!

За допълнителни технически въпроси, моля, консултирайте се незабавно с нашите инженери; ние ще отговорим бързо.
