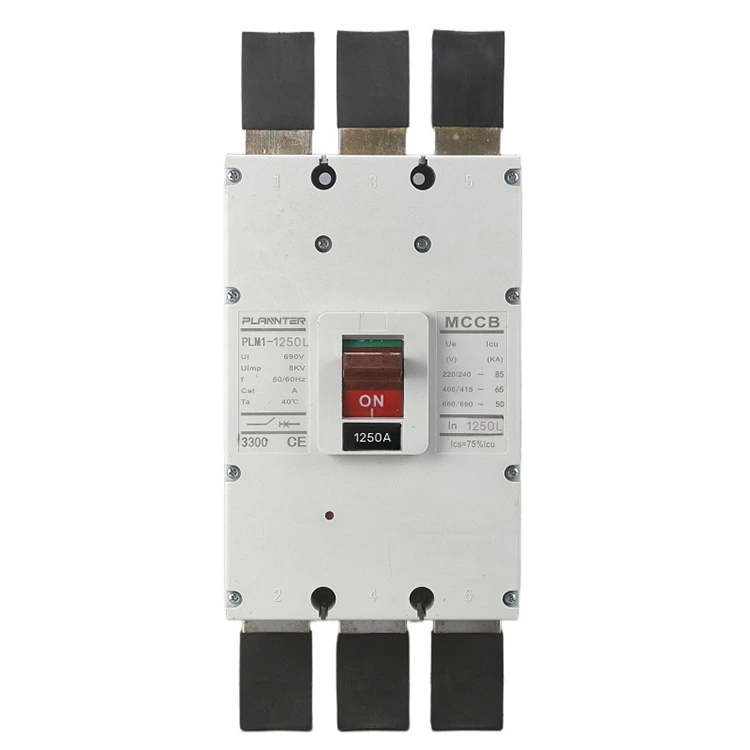

AC 690V прекъсвач за лят корпус

Какво представлява AC 690V прекъсвач за лята кутия?

АнAC 690V прекъсвач за лят корпусе устройство за защита от високо напрежение, предназначено да предпазва електрически вериги от претоварване, късо съединение и повреди. За разлика от стандартните 400V прекъсвачи, този модул е ​​проектиран да се справя с по-високи нива на напрежение, което го прави идеален за намаляване на размерите на кабелите и подобряване на енергийната ефективност в тежки индустриални и големи търговски приложения.

Спецификация на продукта

Основни характеристики и технически спецификации

Напрежение и капацитет

• Номинално напрежение:690V AC (50/60Hz).
• Кратковременен издържан ток (Icw):Номинален ток от 85 kA/1s до 100 kA/1s, като се гарантира, че модулът остава непокътнат по време на пикове на късо съединение.
• Експлоатационен прекъсващ капацитет (Ics):75% до 100% от Icu, което позволява на прекъсвача да се върне към работа без поддръжка след отстраняване на повреда.

Текущи рейтинги

Предлага се в различни размери на рамката, включително силнотокови модели до1250А, подходящ за главни разпределителни хранилки.

Пускови единици

Оборудван с интелигентни изключватели, предлагащи поетапна защита:

• Дългосрочно забавяне:За защита от претоварване (изключване с инверсно време).
• Краткосрочно забавяне:За селективна координация при частични къси съединения.
• Мигновена работа:За критично прекъсване на късо съединение (15ms–30ms общо време на прекъсване).

Стандарти

Напълно съвместим със стандартите IEC 60947-2 и GB, гарантиращи глобална съвместимост и безопасност.

Ключови предимства

Защо да изберете нашатаAC 690V прекъсвач за лят корпус?

• Превъзходна стабилност:Високият Icw рейтинг гарантира динамична и термична стабилност срещу внезапно късо съединение.
• Непрекъсваемо захранване:Високата способност на ICS означава, че прекъсвачът може да се справи с максимален брой повреди и да продължи да работи, минимизирайки времето за престой.
• Селективна защита:Прецизните настройки на изключването гарантират, че само дефектната верига е изолирана, поддържайки главната линия под напрежение.

Приложения

Нашите прекъсвачи са от съществено значение за централното електроразпределение в среда с високи изисквания:

• Тежка индустрия:Химически заводи, стоманодобивни заводи и съоръжения за производство на автомобили.
• Критична инфраструктура:Централни електрически стаи в големи болници и летищни терминали.
• Големи сгради:Защита на стаите с чувствително оборудване и разпределяне на захранването към целите крила на сградата.

Защо да изберете Pugao Electric?

Като професионалистпроизводителвКитай, ние вярваме, че модерното оборудване е в основата на качеството.

• Интелигентно производство:Ние използваме автоматизирани машини за навиване и компютърно контролирани прецизни системи за леене под налягане.
• Постоянно качество:Ключовите болтове се затягат с калибрирани инструменти и всеки модул е ​​тестван за ход, контактно налягане и работа при пълно натоварване.
• Бърза доставка:Нашите ефективни производствени линии ни позволяват да доставяме поръчки бързо, без да правим компромис с производителността.

ЧЗВ

Каква е изключвателната способност на 690V AC MCCB?

Нашите модули обикновено имат максимална мощност на прекъсване (Icu) до 100 kA и работна мощност на прекъсване (Ics) от 75-100% от Icu.

Какви номинални токове са налични за 690V MCCB?

Предлагаме широк диапазон от номинални стойности, обикновено от 100A до 1250A или 1600A, в зависимост от размера на рамката.

Какви са често срещаните видове пътувания?

Често срещаните типове включват термомагнитни (TM) за обща употреба и електронни (базирани на микропроцесор) за прецизна защита и комуникация.

Подходящи ли са прекъсвачи 690V за DC?

Като цяло не. AC прекъсвачите разчитат на текущо преминаване през нулата за гасене на дъги. Системите с постоянен ток изискват специални прекъсвачи с номинален постоянен ток, освен ако прекъсвачът за променлив ток не е изрично намален и сертифициран за употреба с постоянен ток.

Къде се използват 690V MCCB?

Те се използват в тежко индустриално разпределение, възобновяема енергия (слънчева/вятърна) и големи търговски съоръжения за намаляване на разходите за кабели и подобряване на ефективността.

Каква е разликата между 400V и 690V MCCB?

690V MCCB има по-висока якост на изолация и способности за гасене на дъгата, за да се справи безопасно с напрежението от по-високо напрежение.

Какво означава 3-полюсен и 4-полюсен?

3-полюсни прекъсвачи защитават три фази (L1, L2, L3). 4-полюсни прекъсвачи защитават три фази плюс нулевия (N) проводник.
