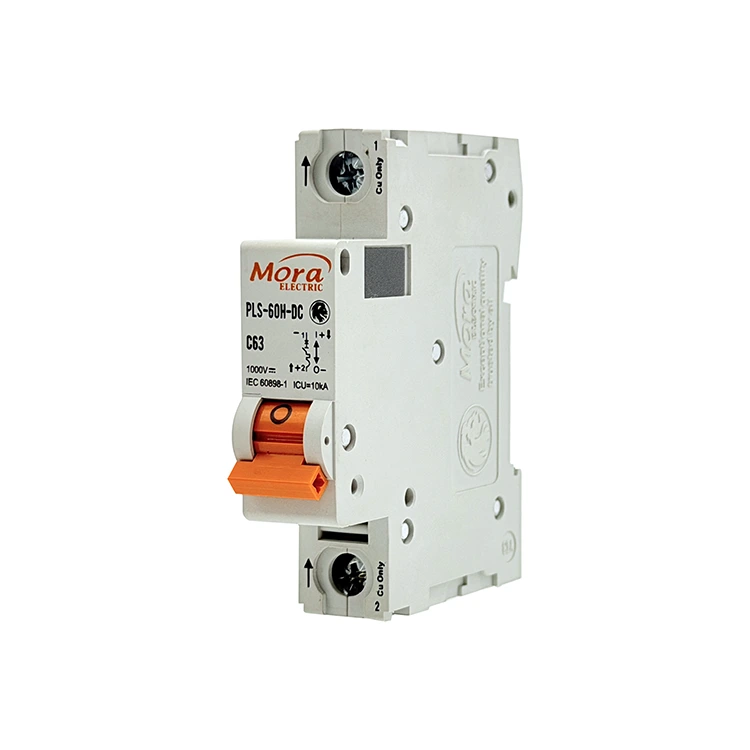

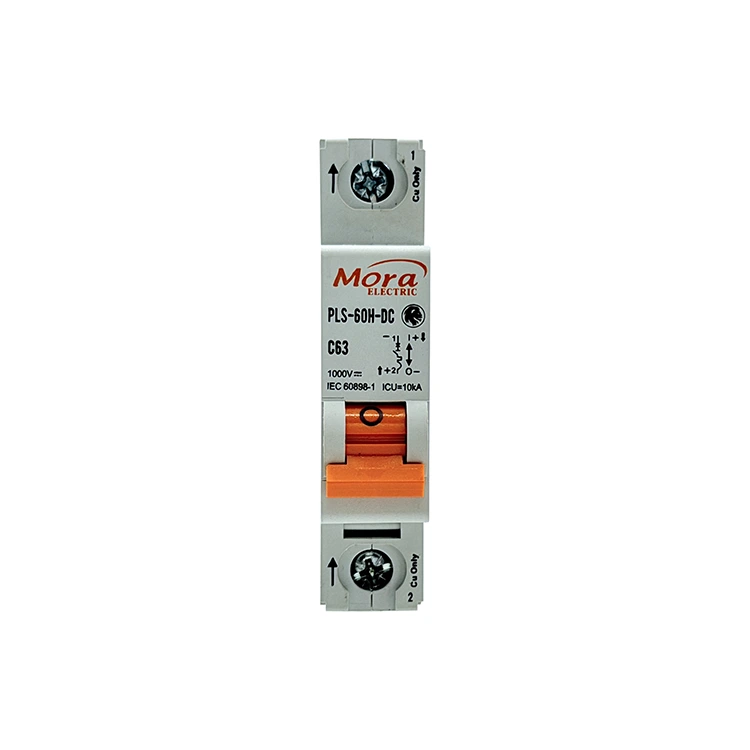

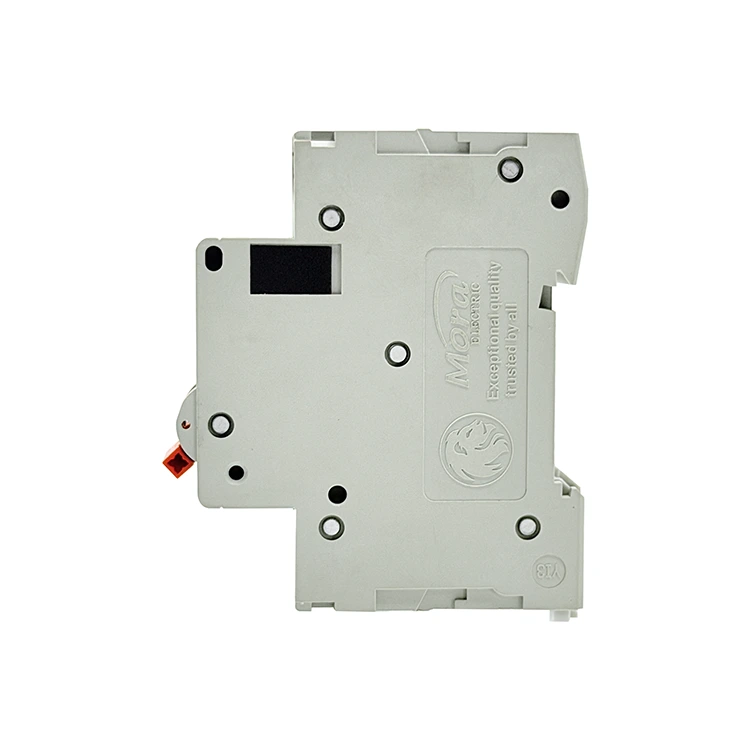

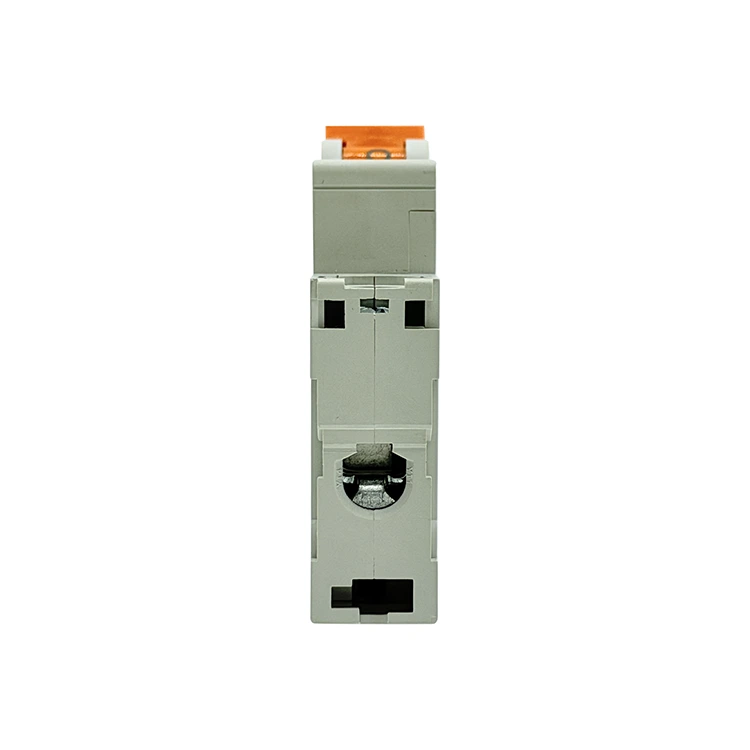

C65 1 полюсен DC прекъсвач

PUGAO (марка: Mora) работи като специализирана фабрика за 1-полюсен DC прекъсвач C65 в Китай, доставяйки тежкотоварни еднополюсни превключватели, проектирани специално за DC приложения; нашият 1P термично-магнитен прекъсвач разполага със система за гасене на дъга с постоянен магнит за елиминиране на контактно изгаряне в соларни струни и телекомуникационни мрежи.

Технически дефиниции и практически приложения

1-полюсният DC прекъсвач C65 е механичен превключвател, предназначен да предпазва еднофазни DC електрически вериги. За разлика от линиите за променлив ток (AC), при веригата с постоянен ток липсва естествена точка на пресичане на нулата. Когато контактите се отварят под товар, получената електрическа дъга е непрекъсната и много стабилна.

Нашият еднополюсен прекъсвач изолира положителната релса на верига с постоянен ток, използвайки целенасочена механична сила и магнитно ускорение, за да прекъсне повреди, преди те да причинят термични щети в цялата система.

Слънчеви фотоволтаични системи

В жилищните и търговските слънчеви масиви отделните панелни низове извеждат непрекъснати постоянни напрежения. Този прекъсвач се монтира в комбиниращи кутии на изходния слой (вариращи от 12V до 250V DC). Той изолира отделни струни, предотвратявайки разпространението на грешки при обратен ток или късо съединение в слънчевия масив.

Телеком центрове за данни и UPS системи

Съвременният комуникационен хардуер работи на резервни батерийни системи от 48V до 110V DC. 1-полюсният DC прекъсвач C65 осигурява целенасочена защита за индивидуални стелажи за оборудване, като изолира локализирани повреди на компоненти, без да прекъсва захранването на съседни мрежови системи.

Индустриална автоматизация

Локализирани промишлени DC контролни вериги, системи за обработка на материали и вътрешни вериги за управление на батерията на електрически превозни средства използват еднополюсни прекъсвачи за установяване на отделни, безопасно изолирани зони на захранване между модулите за зареждане и основното съхранение на батерията.

Технически спецификации

Следващата матрица очертава стандартизираните експлоатационни граници и състава на материалите, проверени на нашите тестови стендове за контрол на качеството:

Основни технически предимства

1. 5-милисекунди гасене на магнитна дъга

Дъгите с постоянен ток могат да разрушат медните контакти за част от секундата, ако не бъдат проверени. За да реши това, нашият 1-полюсен DC прекъсвач C65 включва два вътрешни постоянни магнита. Когато възникне повреда и контактите се разделят, магнитното поле отблъсква дъгата от контактните повърхности и я задвижва в стоманена охлаждаща решетка с 9 пластини. Решетката се разделя, охлажда и гаси дъгата в рамките на 5 милисекунди, минимизирайки износването на контактните повърхности.

2. Високопрецизен биметален контрол на претоварването

Продължителните претоварвания постепенно влошават изолацията на проводника, създавайки сериозна опасност от пожар. PUGAO (Mora) използва калибрирани биметални ленти, състоящи се от два свързани метала с различни скорости на термично разширение. Непрекъснатият свръхток нагрява лентата, карайки я да се огъва предсказуемо и да задейства лоста за задействане. Тази механична настройка предотвратява фалшиви прекъсвания, причинени от кратки пикове при стартиране, като същевременно осигурява надеждна изолация по време на истински претоварвания.

3. Автоматизирано точково заваряване

Ръчното вътрешно сглобяване може да доведе до променливи съпротивления на връзката и непоследователни точки на задействане. Нашето производствено съоръжение използва автоматизирана поточна линия, оборудвана с автоматизирани единици за точково заваряване. Чрез фиксиране на вътрешните медни шунтове и изключващи механизми в точни позиции, ние осигуряваме еднакво вътрешно съпротивление във всички производствени цикли, предотвратявайки локализирано прегряване вътре в разпределителните шкафове.

Полева инсталация

1. Изолирайте източника на захранване:Настройка на безопасността. Отворете главния превключвател за изключване на соларната батерия или блока с предпазители на изолацията на батерията нагоре по веригата. Използвайте калибриран цифров мултицет, за да проверите дали има 0 V на входящата линия, преди да монтирате хардуера на 1-полюсния DC прекъсвач C65.

2. Закрепете върху DIN шина:Монтаж на корпуса. Щракнете основата на прекъсвача върху стандартна 35 mm DIN шина. Уверете се, че както горната, така и долната пружинни скоби са фиксирани здраво на място, предотвратявайки движение при работа с ръкохватката.

3. Подравнете индикаторите за полярност:Критична стъпка. DC прекъсвачите са насочени. Намерете индикаторите (+) и (-), щамповани до портовете на терминала. Положителният входящ захранващ проводник трябва да влезе в предназначената положителна входна клема. Обръщането на това окабеляване предотвратява изтеглянето на електрическата дъга от вътрешните магнити в охлаждащата решетка.

4. Клеми на въртящия проводник:Окончателна проверка. Поставете оголените медни проводници чисто в клемите на тунела. Използвайте калибрирана динамометрична отвертка, за да затегнете клемните винтове до 2,0–2,5 Nm. Разхлабените връзки причиняват локално нагряване и преждевременно термично изключване.

Технически и инженерни често задавани въпроси

Защо този еднополюсен DC прекъсвач не може да се използва в стандартна AC разпределителна линия?

Вътрешната система за потискане на дъгата разчита на насочени постоянни магнити. В променливотокова система токът непрекъснато променя посоката си 50 или 60 пъти в секунда. Този променлив ток изтласква дъгата навън към пластмасовия корпус, а не навътре в стоманената охлаждаща решетка, причинявайки катастрофална повреда на корпуса.

Какво причинява изкривяване или стопяване на DC прекъсвач, ако полярността на окабеляването случайно бъде обърната по време на монтаж на място?

Когато полярността е обърната, вътрешното магнитно поле отблъсква електрическата дъга от охлаждащата решетка и я задържа директно върху контактите от сребърна сплав. Уловената дъга генерира локализирани температури, надвишаващи 1000°C, разтопявайки вътрешните механизми и полимерната обвивка PA66, вместо да ги гаси безопасно.

Как работната температура на околната среда вътре в запечатана комбинирана кутия променя прага на термично задействане?

Нашите биметални ленти са калибрирани за базова околна температура от 30°C. Ако вътрешността на запечатана разпределителна кутия достигне 50°C поради директна слънчева светлина, биметалната лента вътре в 1-полюсния прекъсвач за постоянен ток C65 се нагрява предварително, което го кара да се задейства при приблизително 85% до 90% от неговия номинален ток. За среда с висока температура препоръчваме да намалите натоварването или да коригирате параметъра за избор нагоре.
