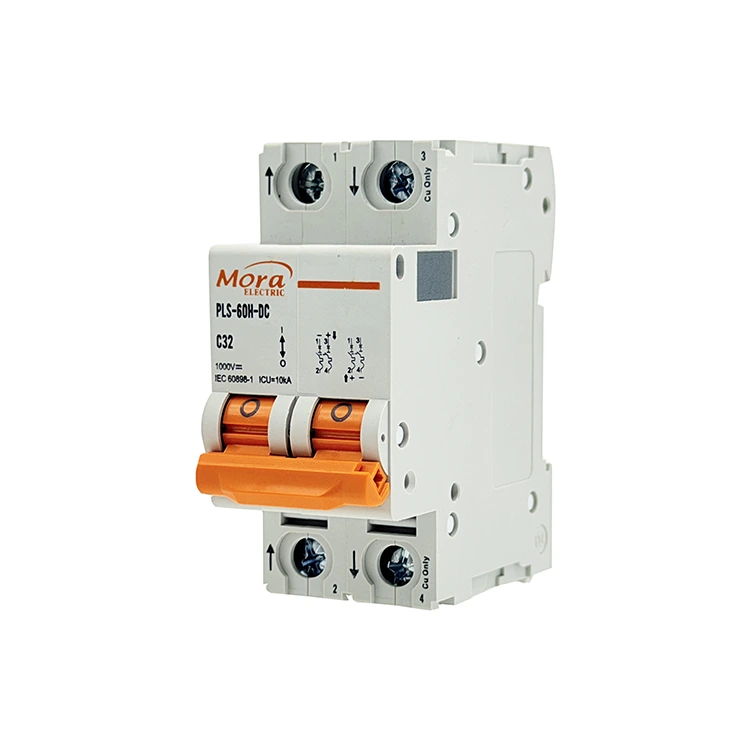

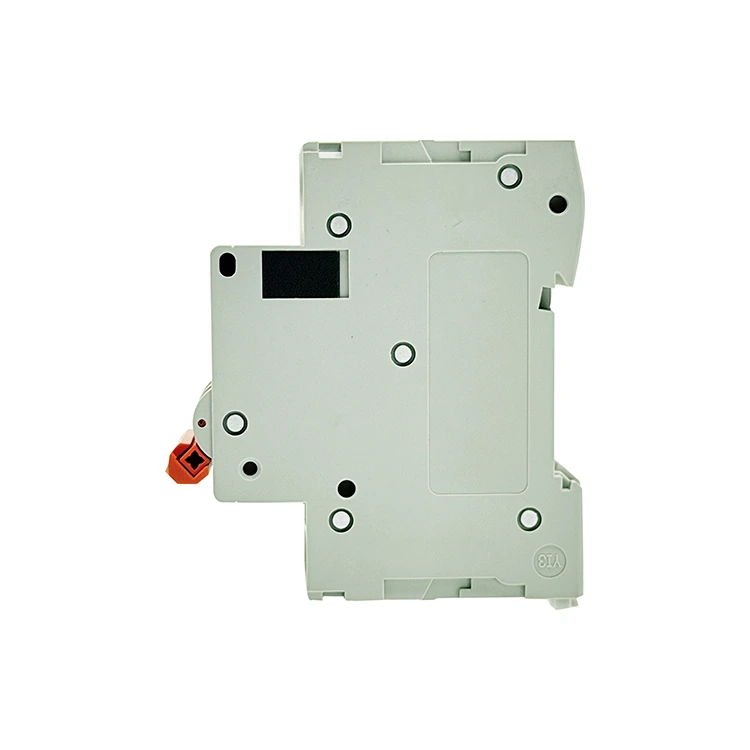

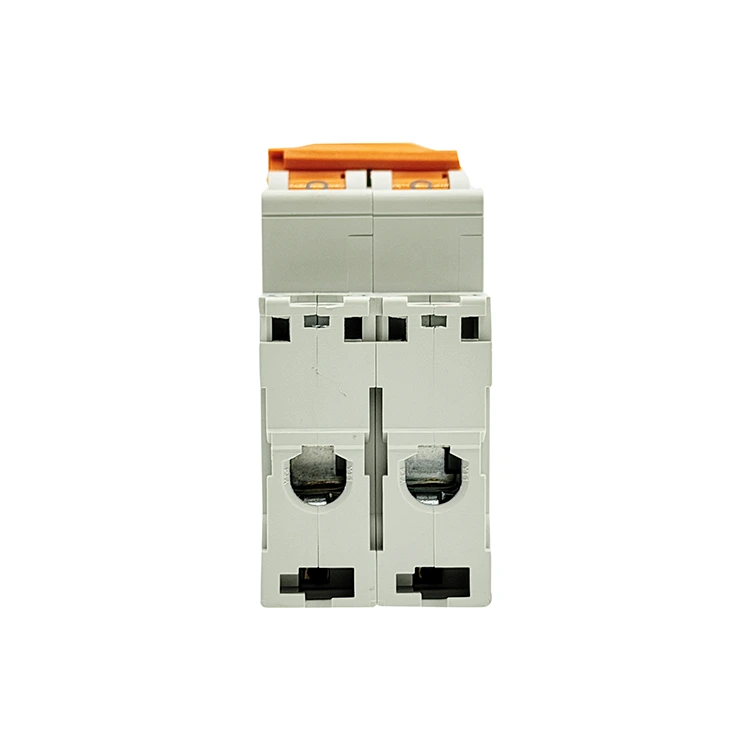

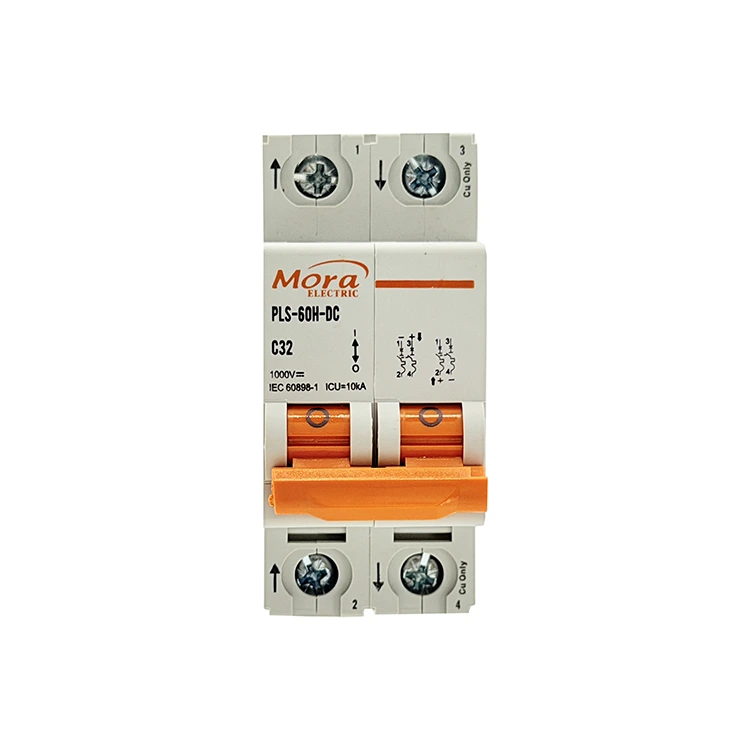

C65 2-полюсен DC прекъсвач

Като доверена фабрика за 2-полюсни DC прекъсвачи C65, базирана в Китай, PUGAO (Mora) произвежда многополюсни превключватели за ниско напрежение, предназначени да прекъсват както положителни, така и отрицателни линии едновременно; този 2P термично-магнитен прекъсвач разчита на автоматизирано точково заваряване и камери с двойна магнитна дъга с голям капацитет, за да се справи с взискателните телекомуникационни и фотоволтаични изисквания.

Техническа дефиниция

2-полюсният прекъсвач за постоянен ток C65 е интегрирано електромеханично устройство за безопасност, създадено да управлява и прекъсва вериги с постоянен ток (DC) с по-високо напрежение до 500V. Докато еднополюсните алтернативи прекъсват само едната страна на линията, двуполюсната конфигурация обработва едновременно положителните и отрицателните проводници. Това прекъсване на двойна линия осигурява пълна галванична изолация и е от решаващо значение за незаземени плаващи мрежи.

Нашият 2P миниатюрен прекъсвач свързва два независими полюса с вътрешен механизъм за общо изключване. Ако някой от полюсите открие повреда, и двете линии се отварят незабавно, предотвратявайки обратното подаване на напрежение през оставащия проводник.

500V плаващи слънчеви фотоволтаични масиви

В слънчевите масиви, където системното напрежение се повишава, за да се увеличи максимално ефективността на инвертора, заземяването на отрицателната линия често е непрактично. 2-полюсният DC прекъсвач C65 е свързан към положителните и отрицателните изходи на фотоволтаичен низ. Чрез изолиране на двата поляритета, той напълно премахва опасностите от токов потенциал-земя по време на дневни контури за поддръжка.

Батерийни системи за съхранение на енергия с голям капацитет

Индустриалните батерийни банки и конфигурациите за слънчево съхранение извън мрежата често работят при настройки от 120 V до 400 V DC. Еднополюсно устройство не може безопасно да отстрани двойно заземяване в тези вериги. Внедряването на тази 2-полюсна система гарантира, че късите съединения навсякъде в корпуса на батерията задействат чисто, цялостно изключване.

Инфраструктури за бързо зареждане на електрически превозни средства

Търговските станции за бързо зареждане използват високоволтови DC пътища за пренос на енергия в батериите на автомобила. Този прекъсвач действа като локална изолационна контролна точка между под-веригата на вътрешния токоизправител и първичния разпределителен кабел, като дава на сервизните техници механичен метод за прекъсване на всички електропроводи наведнъж.

Технически спецификации

Ограниченията на производителността и суровините, изброени по-долу, се проверяват чрез автоматизирани работни маси за тестване на нашия производствен етаж:

Технически предимства на 2-полюсен DC автоматичен прекъсвач C65

1. Двуполюсна синхронна превключваща връзка

Когато на една релса възникне късо съединение с високо напрежение, асиметричен пик на напрежението може да повреди вашите инвертори или сървъри за данни. Нашият 2-полюсен прекъсвач за постоянен ток C65 разполага с вътрешна механична изключваща лента, свързваща двата вътрешни полюса. Дори ако късо съединение възникне изключително на положителната релса, вътрешната връзка механично принуждава двата полюса да се отворят в рамките на 5 милисекунди, премахвайки потенциалните вектори на опасност от цялата под-верига.

2. Дъгогасене с последователно свързан постоянен магнит

По-високите DC напрежения генерират по-дълги, по-интензивни електрически дъги, когато контактите се разделят. За да се противопостави на това, нашият 2P прекъсвач канализира пътя на тока през две отделни дъгови камери последователно. Всяка камера съдържа вградени постоянни магнити, които използват електромагнитна сила, за да разтегнат дъгата и да я избутат в две отделни стоманени охлаждащи решетки с 9 пластини. Този двукамерен дизайн разделя напрежението на дъгата, гасяйки 500 V DC енергия по-бързо от еднополюсното оформление.

3. Автоматизирано производство и последователно калибриране

Вариациите във вътрешното сглобяване могат да доведат до изоставане на единия полюс от другия по време на пътуване, създавайки преходни дисбаланси на линията. PUGAO (Mora) елиминира тази човешка променлива, като използва напълно автоматизирана производствена линия за нашите миниатюрни прекъсвачи. Щанцоването, точковото заваряване и поставянето на вътрешни компоненти се управляват от автоматизирани машини, осигуряващи идентични вътрешни съпротивления и синхронно механично синхронизиране на двата полюса.

Общи диагностични полеви решения

• Прекъсвачът се задейства незабавно, когато се превключи в положение 'ON' Основна причина: Съществува пряко мъртво късо съединение между положителните и отрицателните разпределителни проводници надолу по веригата или е възникнала повреда в заземяване в незаземена система. Решение: Изолирайте прекъсвача. Използвайте тестер за съпротивление на изолацията (мегаомметър) на кабелния сноп надолу по веригата, за да намерите проводници с късо съединение или счупени изолационни обвивки. Уверете се, че общият продължителен ток не надвишава номиналната стойност.

• Локализирано топене или изгаряне се появява на един терминален порт Основна причина: Винтът на клемата не е бил затегнат до препоръчания въртящ момент по време на монтажа или несъответстващите размери на проводника са причинили разхлабване на медните нишки. Решение: Отрежете всички овъглени или окислени краища на кабела. Отстранете отново изолацията, поставете чистата сърцевина на проводника изцяло в клемната скоба от тунелен тип и използвайте калибриран инструмент, за да затегнете винта до 2,5 Nm.

Технически ЧЗВ

Защо една система от 500 V DC трябва да използва 2-полюсен прекъсвач, вместо да свързва два еднополюсни прекъсвача един до друг?

Независимите еднополюсни прекъсвачи нямат вътрешна механична връзка. Ако възникне повреда, единият прекъсвач може да се отвори част от милисекунда преди другия или някой може да не успее да се изключи напълно. Това оставя противоположната релса напълно захранена и захранва обратно напрежение в системата, застрашавайки обслужващия персонал и причинявайки повреда на оборудването.

Какво се случва вътре в двойните дъгови камери, ако входящите положителни и отрицателни линии са кръстосани?

Кръстосаното окабеляване променя посоката на токовия контур през вътрешните компоненти. Когато контактите се счупят, вътрешните постоянни магнити ще издърпат електрическата дъга надолу към механичните заключващи механизми, вместо да я избутат нагоре в стоманените охлаждащи решетки. Уловената дъга бързо ще стопи вътрешните компоненти и външния корпус PA66.

Как високата околна топлина вътре в загражденията на външния слънчев комбинатор влияе върху работата на това 2-полюсно устройство?

Нашите биметални елементи за термично претоварване са калибрирани към стандартна базова линия от 30°C. Ако лошата вентилация на кутията, комбинирана с топлината на околната среда, повишава вътрешните температури до 55°C, вътрешните елементи във вътрешността на 2-полюсния DC прекъсвач C65 се разширяват предсрочно. Това измества ефективния праг на термично изключване до приблизително 83% от неговата номинална стойност на табелката, което изисква или активна вентилация, или намаляване на целевия товар.
