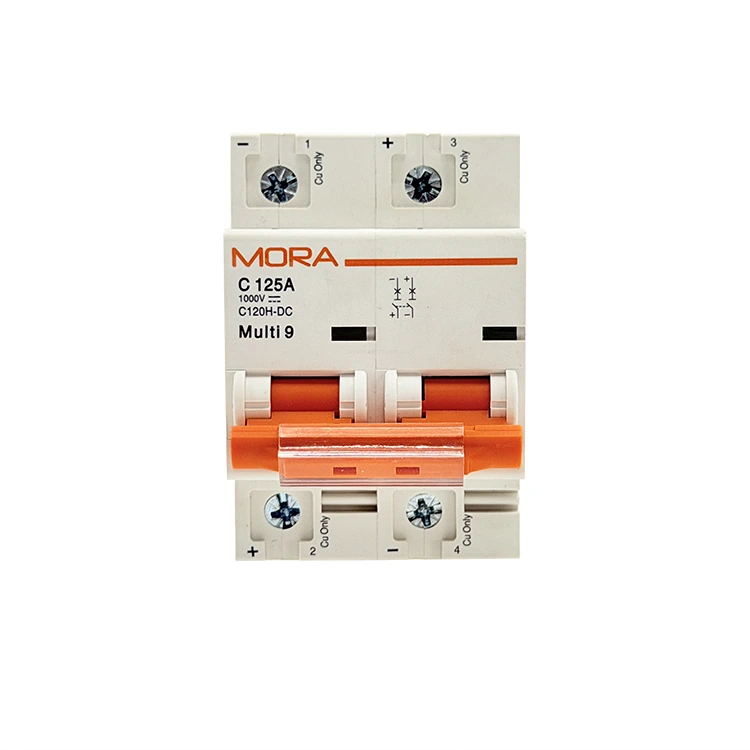

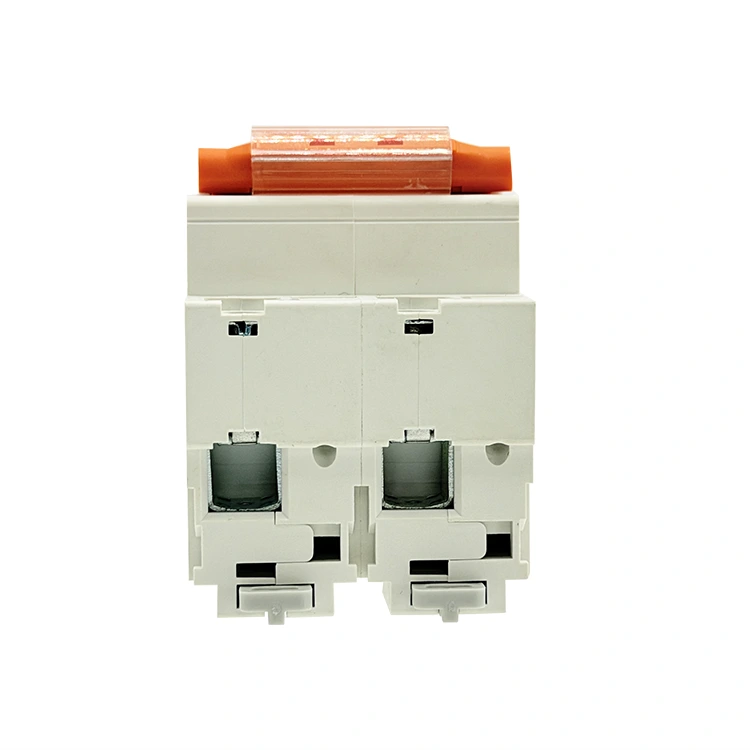

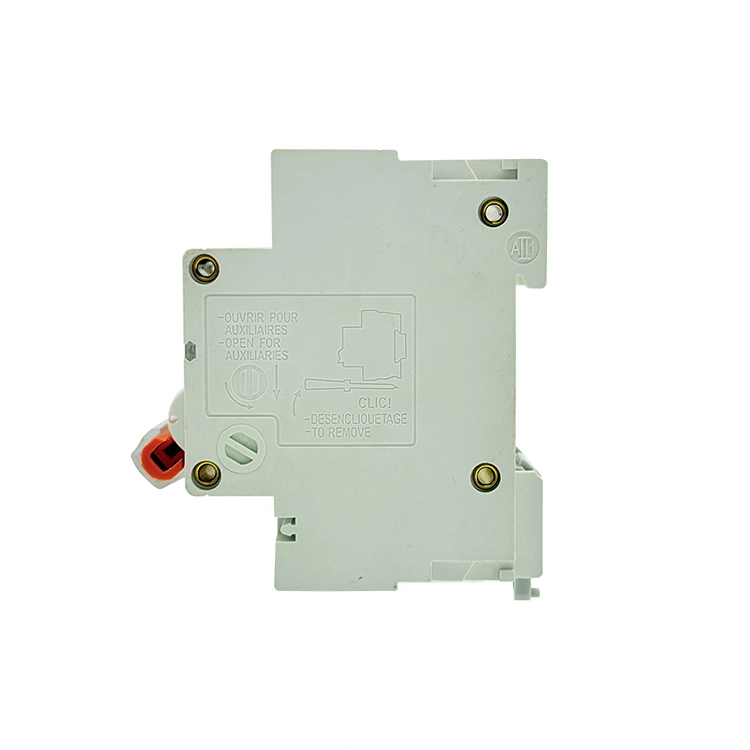

NC серия 2P DC миниатюрен автоматичен прекъсвач

Като усъвършенствана фабрика за миниатюрни прекъсвачи 2P DC от серия NC, базирана в Китай, PUGAO (Mora) произвежда високоефективни двуполюсни защитни превключватели, отличаващи се с повишен капацитет на прекъсване и опростена модулна рамка. Всеки модул използва автоматизирано точково заваряване и оптимизирани дъгови плъзгачи с постоянен магнит за защита на критична телекомуникационна, съхранение на енергия и търговска соларна инфраструктура.

Какво прави серията NC различна от стандартните DC прекъсвачи?

Индустриалните постояннотокови мрежи се развиват бързо, преминавайки към по-високи енергийни плътности и по-тесни конфигурации на шкафовете. Докато традиционните прекъсвачи за битови нужди правят компромис с разсейването на топлината, когато са свити, миниатюрният прекъсвач NC Series 2P DC разполага с преработена вътрешна структурна архитектура, изградена изрично за високонадеждни търговски операции.

Чрез интегриране на двуполюсна физическа изолация в спестяващо място модулно шаси, серията NC минимизира недвижимото пространство на лицевата плоча вътре в разпределителните табла, като същевременно разширява вътрешните разстояния на пълзене – най-краткият път по повърхността на изолационен материал между две проводими части – за предотвратяване на локализирани грешки при проследяване.

Слънчеви комбинирани хъбове с висока плътност

Съвременните слънчеви инсталации изискват компактни компоненти, за да се поберат повече входни струни в по-малки външни заграждения. Серията NC позволява чисто клъстериране на масиви рамо до рамо, управлявайки както положителните, така и отрицателните релси за връщане на 600V DC низ в рамките на компактен профил на корпуса, без да се жертва вентилацията на страничния просвет.

Централизирани банки за телекомуникационни батерии

При комуникационните системи, работещи на стабилизирани резервни батерии с ниско до средно напрежение, отстраняването на повреда без изпускане на целия шкаф е жизненоважно. Този миниатюрен прекъсвач осигурява независима защита на веригата на разклонения, като изолира незабавно единични батерийни низове или модули за зареждане, докато съседните операции остават активни.

Спецификации на материала

Следната инженерна матрица представлява базовите работни параметри, проверени в нашите автоматизирани фабрични тестови линии:

Как серията NC постига капацитет на прекъсване от 10 kA?

1. Канали за магнитно издухване с двойна сила

При по-високи напрежения до 600 V DC, образуването на електрическа дъга може лесно да се превърне в продължително дъгово плазмено събитие, което напълно стопява стандартните контакти на прекъсвача. Серията NC 2P DC миниатюрен прекъсвач се бори с това с двойни постоянни магнити с висока якост, вградени от двете страни на всеки контактен път. Когато контактите се раздалечат, тези магнити създават насочено магнитно поле, което незабавно разтяга дъгата, изтласква я от сребърните подложки и я издухва в тежък дъгов улей с 11 плочи от стомана, където се разделя и охлажда в рамките на 4,5 милисекунди.

2. Високоскоростна механична кръстосана връзка

Разделянето на положителните и отрицателните релси на два различни полюса означава, че и двата пътя трябва да се отворят точно по едно и също време. Серията NC използва вътрешна задействаща лента с кръстосано свързване, която заключва двата механични механизма заедно. Ако възникне повреда при свръхток от положителната страна, вътрешната шина изключва механично отрицателния полюс в същия момент, осигурявайки пълна галванична изолация и предотвратявайки опасно обратно подаване на напрежение.

3. Автоматизирано лазерно точково заваряване и калибриране

Ръчното сглобяване на компоненти въвежда структурни вариации, които могат да причинят неравномерно вътрешно съпротивление между двата полюса. PUGAO (Mora) елиминира тази човешка променлива, като произвежда серията NC на напълно автоматизирана производствена линия за микрокъртачи. Усъвършенстваните машини за лазерно точково заваряване заключват медните шунтове, биметалните и магнитните намотки в прецизно геометрично подравняване, осигурявайки балансирани вътрешни съпротивления и съвпадащи криви на задействане във всяка производствена партида.

Протокол за инсталиране на място

1. Проверете нулевото напрежение:Изключете веригата. Отворете всички превключватели за слънчева връзка нагоре по веригата или връзки за изолиране на батерията. Използвайте цифров мултицет, за да тествате както положителните, така и отрицателните входящи кабели, като потвърдите, че има 0 V, преди да поставите проводниците в портовете на терминала.

2. Щракнете върху DIN шината:Приставка за релса. Закачете горната задна скоба на рамката от серията NC върху стандартна 35 mm DIN шина. Натиснете здраво долния ръб на корпуса, докато пластмасовият плъзгач с пружина щракне плътно на позиция към релсата.

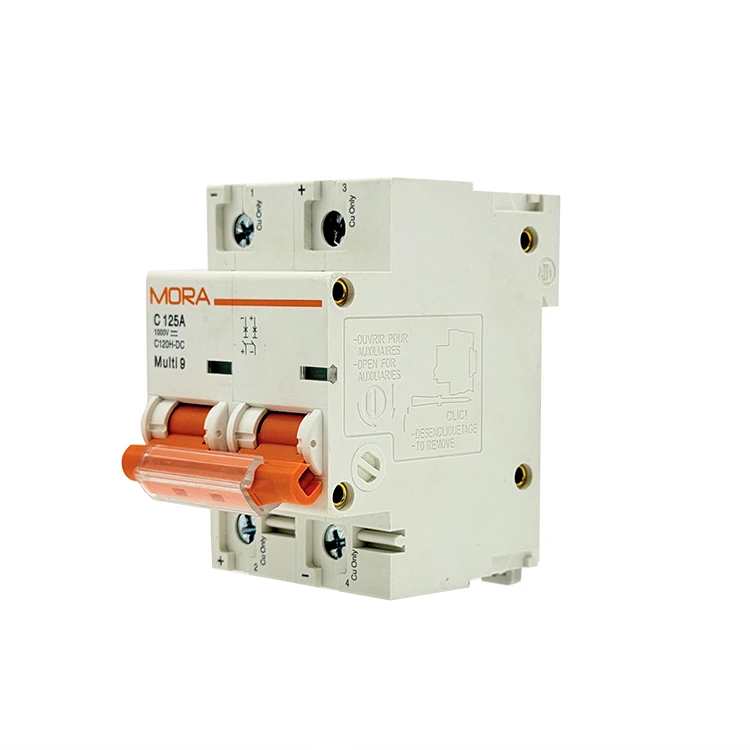

3. Подравнете маркерите за полярност:Съвпадение на полярността. Разгледайте символите (+) и (-), щамповани върху предната страна на миниатюрния автоматичен прекъсвач NC Series 2P DC. Свържете вашия входящ положителен кабел към горната част на полюс 1 (маркиран като положителен), а вашия входящ отрицателен кабел към горната част на полюс 2 (маркиран като отрицателен). Предупреждение: Обръщането на това оформление предотвратява натискането на дъгата от вътрешните магнити в охлаждащите улеи.

4. Затягащи клемни винтове:Сигурна връзка. Поставете чисто оголените жила на медния проводник изцяло в назъбените тунелни скоби. С помощта на калибрирана динамометрична отвертка затегнете клемните винтове до 2,0–2,5 Nm. Разхлабените клемни връзки генерират локализирана топлина, която води до преждевременно термично изключване.

ЧЗВ за приложението

Какво прави NC Series 10kA прекъсващ капацитет по-безопасен от стандартните 6kA алтернативи за батерийни системи?

Банките батерии могат да доставят масивни токове на късо съединение в рамките на милисекунди по време на директна повреда. Прекъсвач, оценен само за 6 kA, може да претърпи контактно заваряване или разкъсване на корпуса, ако енергията на повредата надвишава механичните си граници. Подобреният рейтинг от 10 kA на миниатюрния прекъсвач 2P DC от серията NC гарантира, че той може безопасно да отстрани тези тежки, високоенергийни къси съединения на батерията, без да разрушава корпуса на прекъсвача или да поврежда близките компоненти.

Може ли прекъсвачът NC Series 2P да бъде свързан в сериен контур, за да се справи с по-високи DC напрежения?

да Ако напрежението на вашата система надвишава еднополюсната номинална стойност, можете да прекарате положителния проводник през двата полюса последователно (влизане в горната част на полюс 1, прескачане от долната част на полюс 1 към горната част на полюс 2 и излизане от долната част на полюс 2). Това разделя общото напрежение в две отделни дъгови камери, което позволява на прекъсвача безопасно да управлява по-високи общи напрежения.

Как инженерите-проектанти трябва да отчитат високата околна топлина вътре в запечатани външни заграждения?

Вътрешните биметални ленти са калибрирани при фабрична стандартна базова линия от 30°C. Когато се монтират вътре в невентилирана външна комбинирана кутия, където околната топлина и директната слънчева светлина повишават вътрешни температури до 55°C, биметалните елементи се разширяват предварително. Това понижава действителната термична точка на изключване до приблизително 83% до 85% от номиналния ток. За да предотвратят неприятно изключване, инженерите трябва или да интегрират жалузи за пасивно охлаждане, или да увеличат номиналната мощност на прекъсвача чрез прилагане на стандартни таблици за намаляване на топлинната мощност.
