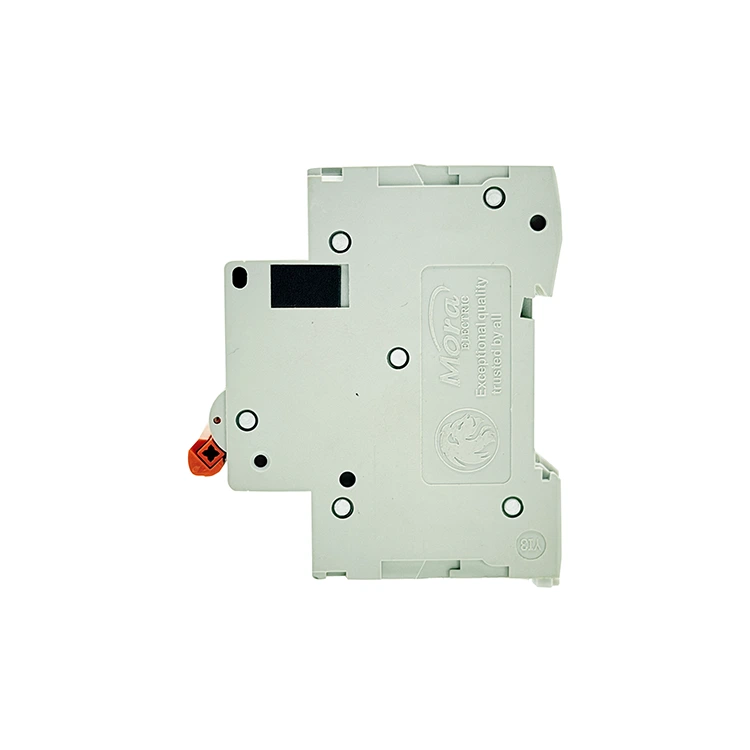

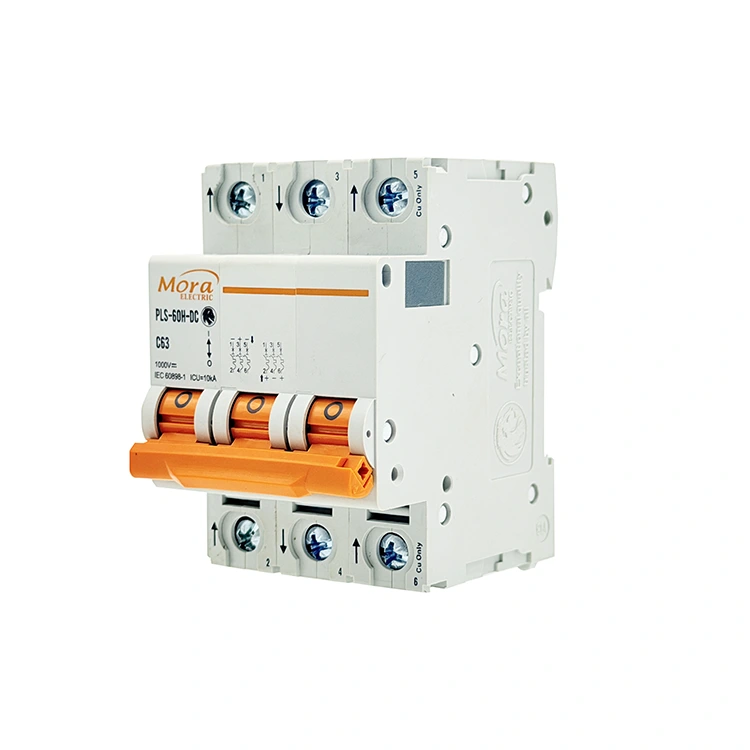

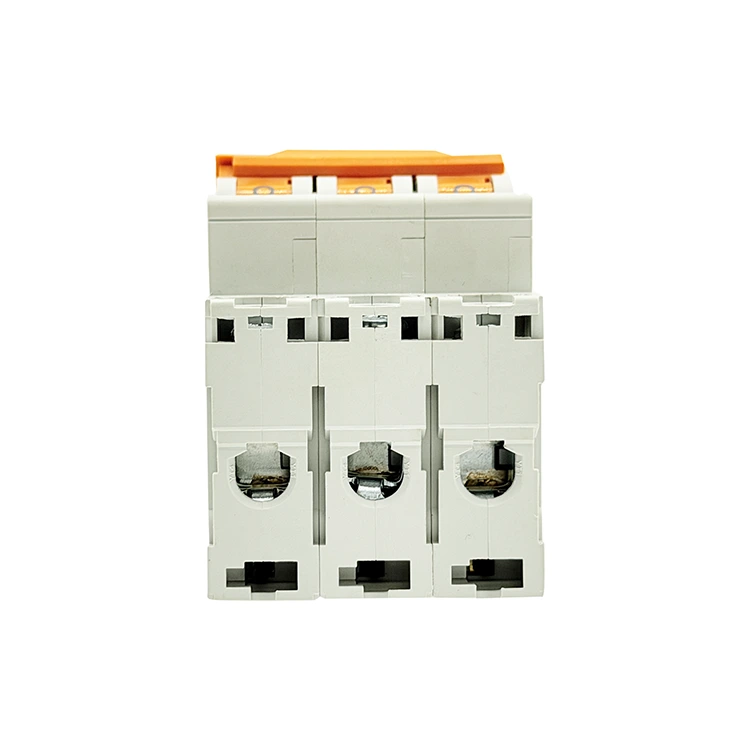

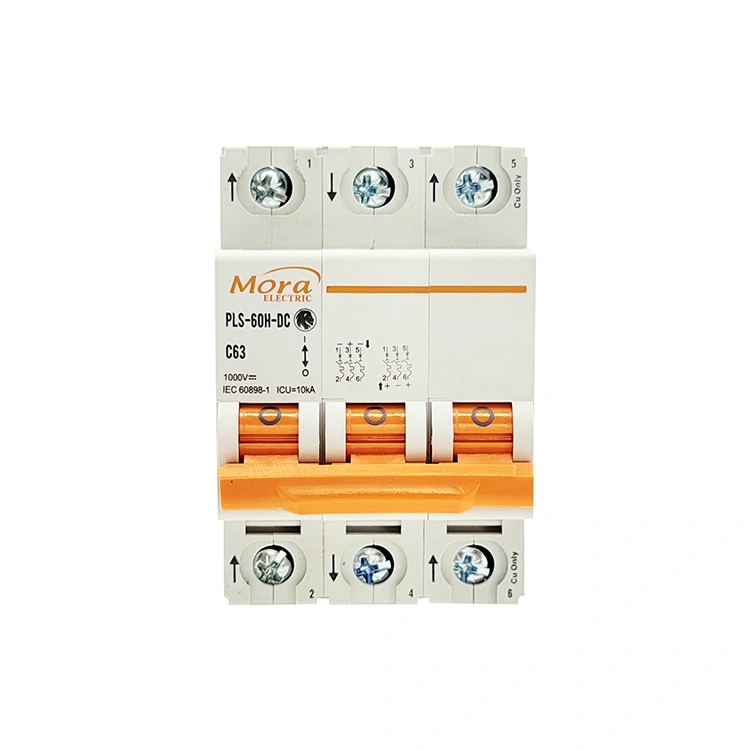

C65 3-полюсен DC прекъсвач

Работейки като утвърдена фабрика за 3-полюсни DC прекъсвачи C65 в Китай, PUGAO (Mora) изгражда здрави 3-полюсни електрически превключватели, оптимизирани да прекъсват множество DC пътища с високо напрежение едновременно; този 3P прекъсвач използва автоматизирано калибриране на компоненти и камери за гасене на дъгата с тройни постоянни магнити, за да се справи със специализирани изисквания за съхранение извън мрежата и промишлени комунални услуги.

Къде инженерите всъщност внедряват 3P DC превключвател?

Стандартните слънчеви инсталации с по-ниско напрежение обикновено се ограничават до 250 V или 500 V DC, което позволява прости еднополюсни или двуполюсни вериги на окабеляване. Въпреки това, тъй като широкомащабните индустриални комерсиални слънчеви масиви, автономните селскостопански системи и големите централни телекомуникационни съоръжения се увеличават, системните инженери са изправени пред различни дизайнерски решения, които изискват 3-полюсна конфигурация като 3-полюсния DC прекъсвач C65.

750V DC високоволтово серийно свързване

За да увеличат максимално ефективността на изхода и да ограничат загубите при предаване на системната линия на дълги разстояния, инженерите често избират да пуснат струни от слънчеви панели в дълга последователна последователност. Това подреждане управлява напрежение на отворена верига до 750 V DC. Тъй като стандартните индивидуални камери на прекъсвача са оценени за 250 V всяка част, 3P модул позволява на инженерите да превъртят положителния проводник през два полюса в сериен модел на окабеляване, докато насочват отрицателния проводник през третия полюс. Това разделя електрическия стрес равномерно между трите микросреди.

Трипроводни плаващи постояннотокови мрежи

Някои инсталации за тежка промишлена обработка и минно транспортно оборудване използват специализирана топология на разпределение на постоянен ток с централно откъсване или трипроводна незаземена (включваща положителен, отрицателен и неутрален/заземен референтен проводник). 3-полюсен защитен превключвател изолира и трите отделни проводника, носещи ток, едновременно по време на повреда, прекъсвайки потенциала за хаотични блуждаещи връщащи токове.

Резервна изолация за съхранение на батерия с двоен източник

В локализирани телекомуникационни комутационни възли, едно 3-полюсно хардуерно шаси може да бъде конфигурирано за управление на разпределение на разделена шина - като например превключване на две отделни положителни входящи линии на батерия заедно с една споделена обща обратна линия. Това намалява изискванията за пространство на панела вътре в стелажите за оборудване с ограничено пространство.

Възможности за изпълнение

Дефинираните по-долу работни прагове и инженерни материали се спазват стриктно в нашите автоматизирани стендове за проверка на качеството:

Какви технологии предотвратяват сливането на вътрешни контакти при 750V?

1. Системи с издухана дъга с троен постоянен магнит

Дъгите с постоянен ток с високо напрежение не преминават през естествено състояние на нулев ток, което означава, че могат да поддържат високотемпературен плазмен канал между отварящите се контакти, който лесно стопява стандартни медни компоненти. За да реши това, нашият 3-полюсен DC прекъсвач C65 включва независими постоянни магнити във всеки от трите си отделни полюса. Тези магнити създават силно локално магнитно поле, което отблъсква дъгата, физически я издухва от контактните подложки и я забива дълбоко в 9-плоча стоманена охлаждаща решетка. Това действие разделя и гаси дъгата в рамките на 5 милисекунди.

2. Синхронна механична заключваща връзка

Ако един полюс забави отварянето по време на повреда с високо напрежение, оставащият полюс поема тежестта на електрическото напрежение, причинявайки изгаряне на клемите. PUGAO (Mora) изгражда тези прекъсвачи с твърда вътрешна механична връзка, свързваща трите полюсни подмеханизма. Ако повреда на късо съединение задейства магнитната задействаща намотка във всеки отделен полюс, връзката с общо задействане принуждава всичките три полюса да отпаднат едновременно, предотвратявайки опасни условия на захранване с една линия.

3. Прецизен фабричен контрол на точковото заваряване

Вариациите в съпротивлението на клемите в многополюсните прекъсвачи водят до неравномерно разпределение на тока и локализирани горещи точки в разпределителните кутии. Нашето производствено съоръжение от 5000 квадратни метра избягва този проблем чрез използване на автоматизирана производствена линия за микроразбивачи. Автоматизираните машини за щанцоване и точково заваряване заключват вътрешните шунти и медните контактни възли в прецизни позиции, осигурявайки идентични нива на вътрешно съпротивление във всичките три полюса.

Ръководство за отстраняване на неизправности при сложни полеви проблеми

• Дръжката за превключване на 3-полюсния DC прекъсвач C65 автоматично се връща в централна позиция по време на първоначалното стартиране на системата

Защо това се случва:Вътрешният механичен ключ пада, когато е налице късо съединение надолу по веригата или джъмперният проводник на положителния сериен контур е бил неправилно свързан към отрицателна контактна клема, създавайки пълно късо между полюсите.

Как да го поправите:Изолирайте напълно главния захранващ контур. Проверете конфигурацията на джъмпера на веригата спрямо серийната схема. Използвайте тестер за съпротивление на изолацията на линиите надолу по веригата, за да откриете къси проводници или прекъсвания на изолацията, преди да опитате да включите отново превключвателя.

• Един полюсен порт показва голямо покачване на температурата в сравнение със съседните терминални портове

Защо това се случва:Винтът на клемата за този конкретен порт е бил недостатъчно затегнат по време на настройката на място или жичните нишки в тунелната скоба са неравномерно компресирани.

Как да го поправите:Изключете предаването на енергия. Извадете проводника от горещия порт, проверете медните нишки за повреда от дъга или окисляване, подрежете и оголете отново кабела, ако е необходимо, поставете го отново и използвайте калибриран динамометричен ключ, за да затегнете винта до 2,5 Nm.

ЧЗВ за инженерство и приложение

Защо 3P DC прекъсвач може да се справи с по-високи напрежения, когато е свързан в конфигурация на сериен контур?

Всяка независима полюсна камера на миниатюрен прекъсвач е проектирана да гаси безопасно до 250 V DC при условия на повреда. Чрез каскадиране на пътя на положителния ток през два отделни полюса последователно, преди да излезе към инвертора, общото напрежение на напрежението в контактите по време на дъгово събитие се разделя от 500 V на 250 V на камера, което позволява на системата лесно да се справя с по-високи общи напрежения.

Какви са оперативните последици от пропускането на джъмпера на положителния контур и свързването на три отделни отделни соларни струни през трите отделни полюса?

Ако прекарате три независими низа през едно шаси на прекъсвача, без да ги свързвате заедно последователно, максималното напрежение за всеки низ трябва да остане под 250 V DC. Ако някоя отделна струна превиши този праг и възникне повреда, в нейната еднополюсна камера ще липсва способността за разделяне на напрежението, необходима за потушаване на получената високоволтова дъга, което води до вътрешно разрушаване на корпуса.

Как непрекъснатото излагане на силна слънчева радиация влияе на вътрешното калибриране на биметалната лента в запечатан корпус на комбинатора?

Нашите биметални ленти са калибрирани при контролирана фабрична базова линия от 30°C. Когато са затворени в невентилирана външна комбинирана кутия, където слънчевата топлина повишава вътрешните условия на околната среда до 55°C, биметалните ленти вътре в 3-полюсния DC прекъсвач C65 се разширяват преждевременно. Това понижава действителната точка на изключване при термично претоварване до около 83% до 85% от номиналния номинален ток. За да се противопоставят на това, инженерите трябва или да интегрират жалузи за пасивно охлаждане, или да увеличат мощността на прекъсвача по време на първоначалната фаза на проектиране на системата.
